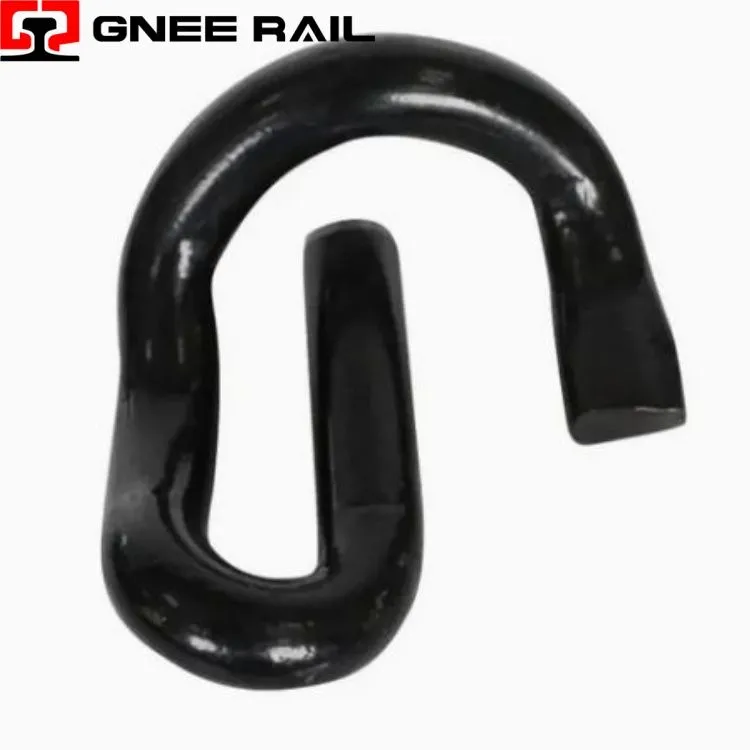

نظام تثبيت مشبك السكك الحديدية E
إن مشبك السكة الحديد E- عبارة عن مشبك تثبيت من الفولاذ عالي الشد-مصمم للمسارات النائمة الخرسانية. توفر هندستها غير المتماثلة حمولة دقيقة ومتسقة لأصابع القدم لتأمين السكة ضد الرفع الرأسي والزحف الجانبي. تم تصميمه لتوفير أداء مرن، فهو يمتص التأثير الديناميكي الناتج عن مرور القطارات مع الحفاظ على قوة التثبيت الثابتة. يعد هذا المكون الذي لا يحتاج إلى صيانة-ضروريًا لشبكات النقل-السريعة والثقيلة-عالية السرعة، مما يضمن استقرار المسار على المدى الطويل- والاحتفاظ بالمقياس.
المواصفات الفنية:
| المعلمة | مواصفة | قيمة الأداء |
|---|---|---|
| مادة | ربيع الصلب (60Si2MnA) | مقاومة التعب العالية |
| المعالجة الحرارية | مروي وخفف | الصلابة: 42-48 إتش آر سي |
| تحميل اصبع القدم | 9.5 - 11.5 كيلو نيوتن | قوة لقط متسقة |
| انحراف | 10 - 14 ملم | امتصاص الحمل الديناميكي |
| حياة التعب | >2 مليون دورة | متانة طويلة الأمد-. |
| الحماية من التآكل | -مجلفن بالغمس الساخن | >اختبار رش الملح لمدة 1000 ساعة |
| السكك الحديدية المتوافقة | 50 كجم/م2، 60 كجم/م2، UIC60 | تطبيق عالمي |
| أداة التثبيت | قضيب هيدروليكي | حدث خطأ-في تثبيت الإثبات |
منظور التركيب والصيانة:
- الشكل غير المتماثل يخلق حمولة محسوبة لأصابع القدم من أجل التثبيت الأمثل للسكك الحديدية.
- يمتص الانحراف المرن أحمال العجلات الديناميكية دون حدوث تشوه بلاستيكي دائم.
- فهو يحافظ على قوة متسقة في ظل الاهتزازات عالية التردد-والتمدد الحراري.
- تضمن التركيبة الفولاذية الزنبركية للمشبك عمرًا ممتازًا للتعب والمرونة.
- تسمح هندستها بالتحكم في الثني مع منع فشل التعب المعدني.
الصيانة والمنظور التشغيلي
- يتطلب التثبيت أداة تطبيق هيدروليكية متخصصة للحصول على قوة تثبيت ثابتة.
- يقلل التجميع المسبق للعوارض-من العمالة في الموقع ويسرع من مد الجنزير.
- يتميز المشبك بخفة الوزن وقابل للتكديس، مما يعمل على تحسين كفاءة التخزين والنقل.
- تستخدم عملية الإزالة نفس الأداة، مما يؤدي إلى تبسيط مهام الصيانة واستبدال القضبان.
- ليست هناك حاجة إلى-تشديد التثبيت، مما يؤدي إلى التخلص من فحوصات الصيانة الروتينية.
