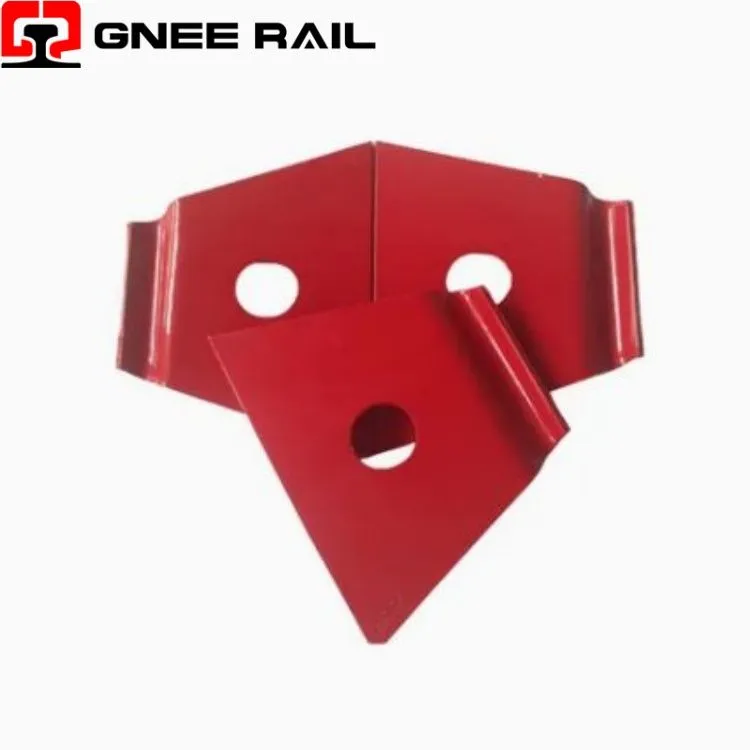

↵نظام تثبيت مشبك نابلا للسكك الحديدية
مشبك نابلا للسكك الحديدية عبارة عن مشبك زنبركي متماثل ومسطح-سمي بهذا الاسم نسبة إلى شكل دلتا المقلوب (∇)، وهو مصمم خصيصًا لأنظمة المسارات النائمة الخرسانية. تم تصنيعه من الفولاذ الزنبركي عالي القوة 60Si2MnA/60Si2CrA مع صلابة 42-47 HRC، مما يوفر قوة تثبيت متسقة من خلال الانحراف المرن. يشتمل النظام على عوازل ومسامير لولبية، مما يوفر عزلًا كهربائيًا وامتصاصًا جانبيًا فائقًا للقوة.
المواصفات الفنية:
| المعلمة | مواصفة | مؤشر الأداء |
|---|---|---|
| الشكل الهندسي | ملف تعريف دلتا المقلوب (∇) / V-. | قسم-مسطح، تصميم قوس-مزدوج |
| درجة المادة | 60Si2MnA / 60Si2CrA | 42-47 صلابة HRC |
| سماكة | 4.0 ملم – 4.5 ملم | -شريط فولاذي ملفوف على البارد |
| حياة التعب | 5 ملايين دورة | لا يوجد كسر تحت EN 13146-4 |
| مقاومة العزل | أكبر من أو يساوي 1×10⁸ Ω لكل مجموعة | PA66+30% عازل من الألياف الزجاجية |
| مكونات النظام | 2 مقاطع + 2 عوازل + 2 مسامير + 2 غسالات | لكل مقعد السكك الحديدية التجمع |
منظور التركيب والصيانة:
- يخلق تصميم القسم المسطح-سطح محمل مستطيلًا وعريضًا، مما يوزع قوة التثبيت بالتساوي عبر قاعدة السكة .
- يؤدي التلامس الواسع للسطح إلى منع تأثيرات المسافة البادئة "المملحة" الموضعية الشائعة مع مقاطع الأسلاك الدائرية-تحت أحمال مرورية كثيفة.
- توفر هندسة القوس المزدوج المتماثل- توزيعًا موحدًا للضغط، مما يؤدي إلى التخلص من القوى الالتوائية الموجودة في تصميمات المقاطع غير المتماثلة .
الصيانة والمنظور التشغيلي
- توفر العوازل المصنوعة من النايلون المقوى (ألياف زجاجية PA66+30%) قوة شد أكبر من أو تساوي 170 ميجا باسكال ومقاومة عزل أكبر من أو تساوي 1×10⁸ Ω.
- توفر المسامير اللولبية (الفولاذ من الدرجة 5.6، 35#) قوة شد أكبر من أو تساوي 500 ميجا باسكال مع إمكانية الانحناء البارد بمقدار 90 درجة.
- ويمكن تجميع النظام مسبقًا-على العوارض قبل التسليم، مما يتيح معدلات بناء أسرع .
