↵نظام تثبيت مشبك نابلا للسكك الحديدية

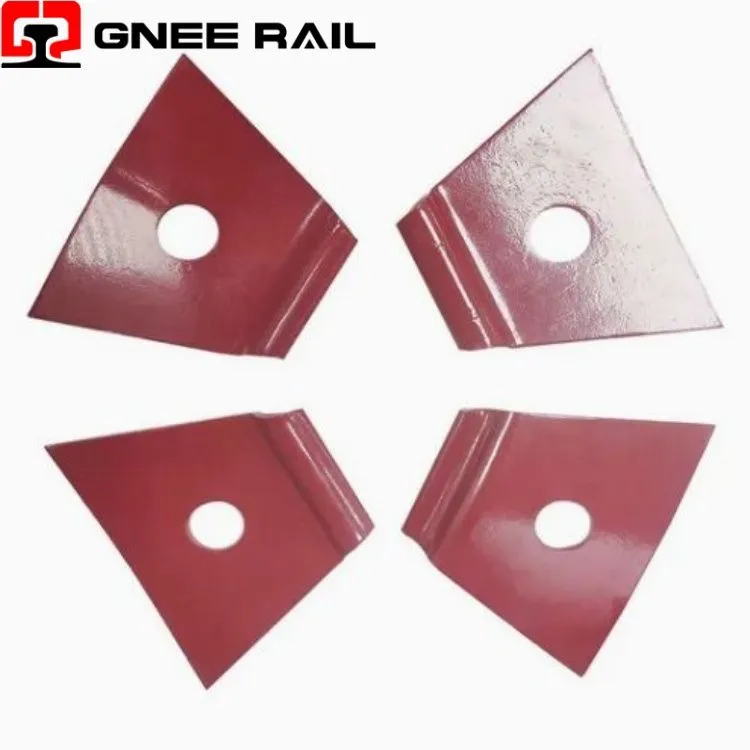

مشبك نابلا للسكك الحديدية هو مشبك زنبركي مرن سُمي على شكل دلتا المقلوب (∇)، مصمم لأنظمة المسار النائمة الخرسانية. تم تصنيع هذا المشبك من درجات فولاذ زنبركية عالية القوة- مثل 60Si2MnA، وهو يوفر قوة تثبيت متسقة من خلال الانحراف المرن عند تثبيته بمسامير لولبية. يوفر شكله المتماثل امتصاصًا فائقًا للقوة الجانبية وعزلًا كهربائيًا، مما يجعله مثاليًا للمنحنيات نصف القطر الضيقة-، ومسارات النقل الثقيلة-، وخطوط السرعة العالية- بما في ذلك شبكات TGV الفرنسية
المواصفات الفنية:
| المعلمة | مواصفة | مؤشر الأداء |
|---|---|---|
| الشكل الهندسي | ملف تعريف دلتا المقلوب (∇) / V-. | توزيع الإجهاد متماثل |
| درجة المادة | 60Si2MnA، 60Si2CrA | 42-47 صلابة HRC |
| قوة التثبيت (تحميل إصبع القدم) | 11-14 كيلو نيوتن لكل مقطع | <15% relaxation after 3M cycles |
| حياة التعب | 5 مليون دورة (قياسي) | 200 مليون دورة (متغير C1) |
| معيار الامتثال | إن 13481-2 / إن 13481-5 | الفئة C للعوارض الخرسانية |
|
|
|---|
منظور التركيب والصيانة:
- ينشئ ملف تعريف -V (nabla) المقلوب توزيعًا متماثلًا للضغط على طول كلا الساقين، مما يؤدي إلى التخلص من الضغوط الالتوائية الشائعة في المقاطع غير المتماثلة .
- يعمل تحسين ناقل القوة العمودية على زيادة مقاومة رفع السكة إلى الحد الأقصى مع تقليل القوى الجانبية على الأكتاف النائمة.
- تستوعب سعة الانحراف المرنة التمدد الحراري عبر نطاق درجة الحرارة -40 درجة إلى +80 درجة دون استرخاء القوة.
الصيانة والمنظور التشغيلي
- يشتمل التجميع الكامل على مشبكين نابلا، و2 عوازل، و2 مسامير لولبية، و2 غسالات زنبركية لكل مقعد سكة.
- يتطلب التثبيت تشديد براغي التثبيت إلى عزم دوران محدد، مما يضمن تطبيق قوة التثبيت بشكل متسق.
- توفر المسامير اللولبية (الفولاذ من الدرجة 5.6، 35#) قوة شد أكبر من أو تساوي 500 ميجا باسكال مع إمكانية الانحناء البارد بمقدار 90 درجة.
