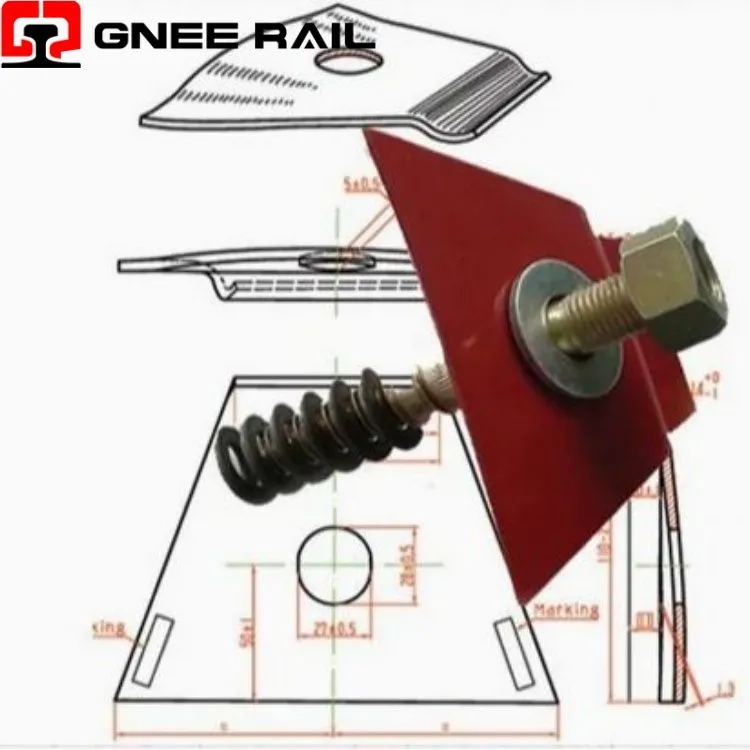

مشبك نابلا من الفولاذ الكربوني

يُستخدم مشبك السكة الحديدية لربط القضبان بلوحة القاعدة الأساسية مع العارضة الخرسانية. يتم استخدام مجموعة متنوعة من الأنواع المختلفة من المشابك الثقيلة- لربط القضبان باللوحة الأساسية أو المشابك، ومن بينها المشبك E الشائع، والذي يكون على شكل مشبك ورق قصير. نوع آخر هو SKL Tension Clamp، وهو أيضًا النوع الأكثر استخدامًا على نطاق واسع في جميع أنحاء العالم. البعض الآخر مثل KPO Clamp وNabla Clip، يستخدمان أيضًا في مواقف مختلفة.

الوصف

معلمات التقنية

↵نظام تثبيت نابلا للسكك الحديدية

مقطع سكة حديد نابلة هو أنظام تثبيت مثلثي-من الفولاذ الزنبركيسميت لتميزها∇-هندسة الشكلالذي يحولانحراف السكة العمودية إلى قوة تثبيت أفقية إضافية- فريد من نوعه بين جميع مثبتات السكك الحديدية مثلالمقطع الوحيد الذي يزيد من ضبط النفس الجانبي تحت الحمل الديناميكي، اليتم تثبيت المشبك فقط عن طريق تأثير المطرقة في كتف ثابت بدون مكونات أو مزالج ملولبة، ونظام التثبيت الوحيد المعتمد بموجب EN13481-2 الفئة C للمنحنيات الحادة حتى R150m

المواصفات الفنية:

وضع الفشل	المكون المتأثر	العتبة / الحد	صعوبة الكشف	عاقبة
اختراق Apex الصغير-.	مقطع نصف القطر الداخلي	Impact off-centre >5 ملم	غير مرئي حتى الكسر (18 شهرًا)	كسر كامل مفاجئ. لا انحراف مسبق
تصلب عمل السندان	جيب الكتف	Hardness >350 حصان	يتطلب اختبار صلابة المجال	تعكس طاقة التأثير؛ مقطع جديد كسور في وقت مبكر
تركيب فخور	كليب الجلوس	Flush >0.5 ملم فخور	مرئي؛ المسطرة	Toe load 8 kN vs 12 kN; rail creep >3 ملم/سنة
عدم تطابق المعادن	مادة كليب	60Si2MnA مقابل 55Si7	XRF متطابق؛ مطلوب الكربون OES	كسر بارد أو تآكل سريع لأصابع القدم
عدم تطابق الأجيال	واجهة كليب/الكتف	Pocket depth Δ >0.8 ملم	قياس الفرجار	فوق-القيادة أو أسفل-الجلوس؛ خطأ القوة ±25%
زحف يربك المقياس	عازل PA66+30%GF	Thickness loss >2.0 ملم	مقياس المحسس عند قدم السكة	Lateral slop >1.5 ملم؛ اتساع المقياس

نطاق الأداء:

حساسية تأثير المطرقة- نبلة هينظام المقطع الرئيسي الوحيد الذي لا يزال مثبتًا بواسطة مطرقة ثقيلة(2-3 ضربات). طاقة التأثير: 80–120 جول. خارج-الضربة المركزية (<5 mm from heel centre) induces تشوه البلاستيك المحلي في قمة الجناح. عمق الشقوق الدقيقة-: 0.1–0.3 مم. فترة الانتشار: 12-18 شهرًا. الفشل: مفاجئ، بدون تحذير مسبق مرئي.

اضطراب ارتداء السندان- يتصلب سطح سندان الكتف-عند إدخال المشبك بشكل متكرر. تزداد الصلابة من 220 HB إلى 380 HB بعد 500 دورة. عمل -سندان مقوىلم يعد يمتص طاقة التأثيرتنعكس الطاقة - في قمة المقطع. النتيجة: تم تركيب مقطع جديد في الكتف القديم ← كسر عند 1.2 مليون دورة مقابل 5 مليون دورة معتمدة.

الصيانة والمنظور التشغيلي

معكوس انحراف التضخيم- يؤدي حمل العجلة إلى ضغط قدم السكة بمقدار 1–2 مم. أرجل نابلة المنحدرةتحويل هذه الحركة العمودية إلى انكماش جانبي بمقدار 0.5-1.0 ملمعند مشبك إصبع القدم، مما يزيد من قوة التثبيت الأفقي15-25% تحت الحمل. لا يوجد أي قفل آخر يُظهر سلوكًا سلبيًا لنسبة بواسون.
ثلاث نقاط-إجراء إسفين- قص جهات الاتصال فيثلاث مناطق صلبة: مثبتان للكعب في جيوب الكتف، ومسند إصبع واحد على حافة القدم. الحمل العمودي يدفع اصبع القدمأعمق في زاوية قدم السكك الحديدية، وخلق قبضة{0}منشّطة ذاتيًا. يوفر هذا الإجراء الزفافضبط النفس الطولي أعلى بنسبة 40-60%من المقاطع المتماثلة ذات حمولة إصبع القدم المكافئة.
