الوصف
معلمات التقنية

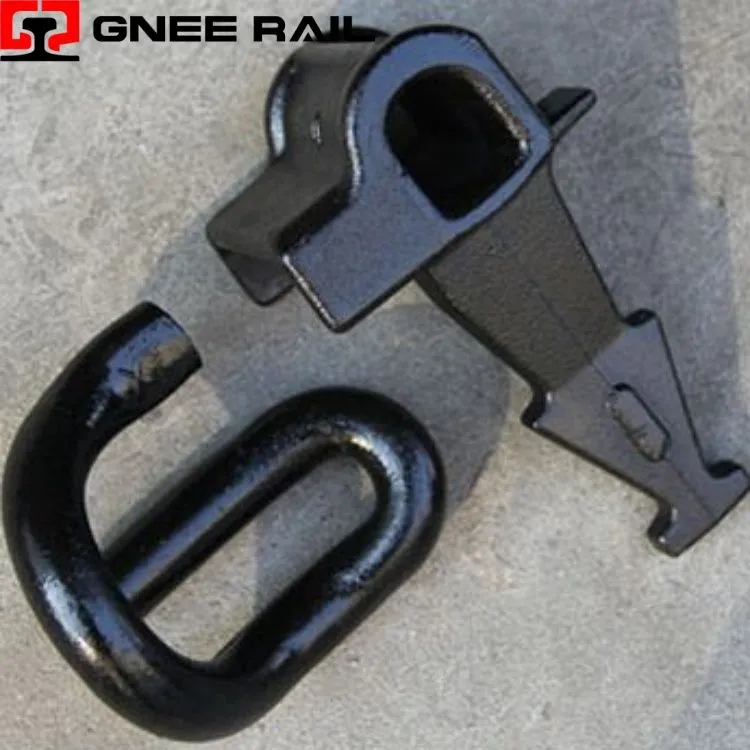

نظام تثبيت مشبك السكك الحديدية E
إن مشبك السكك الحديدية E- عبارة عن أداة تثبيت فولاذية مرنة تعمل على تثبيت القضبان على العوارض الخرسانية. شكله غير المتماثل يولد حمولة ثابتة عند أصابع القدم، مما يؤمن السكة ضد القوى الرأسية والجانبية الناتجة عن حركة القطارات. مصمم لمقاومة التعب العالية، يمتص المشبك الصدمات الديناميكية دون أن يرتخي. يعد هذا المكون الذي لا يحتاج إلى صيانة-ضروريًا للخطوط عالية السرعة-ومسارات الشحن وأنظمة النقل الحضرية. يتم التثبيت بسرعة باستخدام أداة تطبيق هيدروليكية، مما يضمن تثبيتًا موحدًا عبر أقسام المسار الطويلة.
المواصفات الفنية:
| المعلمة | قيمة | وحدة |
|---|---|---|
| درجة المادة | 60 سي2من | الصلب الربيع |
| صلابة | 42 – 48 | لجنة حقوق الإنسان |
| تحميل اصبع القدم | 10 – 12 | كيلو نيوتن |
| أقصى انحراف | 14 | مم |
| دورات التعب | 2.5 مليون | الحد الأدنى |
| سمك الطلاء | 80 | μm |
| درجة حرارة التشغيل | -40 إلى +70 | درجة |
| نوع الأداة | هيدروليكي | قضيب |
| توافق السكك الحديدية | 50E1 – 60E1 | ملفات تعريف UIC |
منظور التركيب والصيانة:
- تعمل الأرجل غير المتماثلة على تحويل حمل العجلة العمودي إلى ضغط تثبيت مرن.
- يقوم معدل الزنبرك التقدمي بضبط المقاومة مع زيادة الانحراف تحت الحمل.
- تحميل ثابت لأصابع القدم يمنع زحف السكك الحديدية واتساع المقياس بمرور الوقت.
- يقلل امتصاص الطاقة من الاهتزازات المنقولة إلى العوارض الخرسانية.
- تحافظ الهندسة المركزية الذاتية- على المحاذاة بعد دورات التحميل المتكررة.
الصيانة والمنظور التشغيلي
- يوفر الفولاذ الزنبركي 60Si2Mn قوة إنتاجية عالية من أجل استعادة مرنة.
- يؤدي التبريد والتلطيف إلى إنشاء بنية مارتنسيتية موحدة من أجل المتانة.
- تعمل إضافة سبائك الكروم على تعزيز الصلابة ومقاومة التعب.
- تعمل الجلفنة بالغمس الساخن على منع التآكل في الأنفاق والبيئات الساحلية.
- تعمل صلابة السطح على موازنة مقاومة التآكل مع ليونة التثبيت.
Gnee المورد المهنية
