نظام تثبيت مشبك السكك الحديدية E

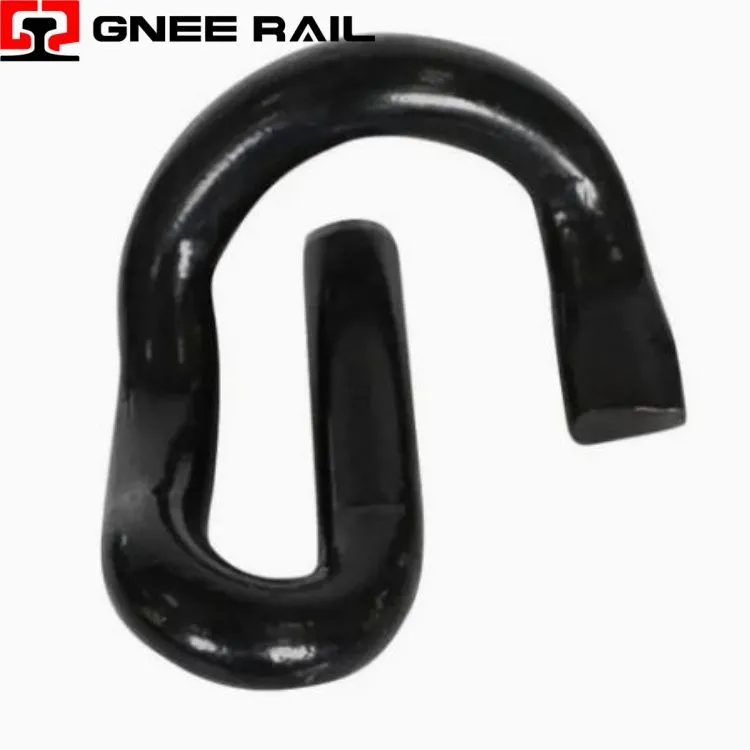

مشبك السكك الحديدية E- عبارة عن مكون تثبيت فولاذي مرن على شكل حرف "E" يعمل على تثبيت القضبان على العوارض الخرسانية أو الخشبية في أنظمة مسارات السكك الحديدية. تم تصنيع هذا المشبك ذاتي الشد - من سبائك فولاذية زنبركية عالية الجودة مثل 60Si2MnA، ويوفر قوة تثبيت مستمرة من خلال تصميمه الهندسي المميز. يعمل المشبك E- بدون خيوط، ويعتمد على التشوه المرن للحفاظ على حمل ثابت لأصابع القدم مع استيعاب التمدد الحراري والاهتزازات الديناميكية وأحمال العجلات.
المواصفات الفنية:
| المعلمة | مواصفة | القيمة/النطاق النموذجي |
|---|---|---|
| درجة المادة | سبائك الصلب الربيع | 60Si2MnA / 60Si2CrA / 55Si2Mn |
| نطاق الصلابة | لجنة حقوق الإنسان | 42-48 |
| تحميل إصبع القدم (قطر 16 مم) | كجم | 500-700 |
| تحميل إصبع القدم (قطر 18 مم) | كجم | 750-900 |
| حمل إصبع القدم (قطر 20 مم) | كجم | 1100-1400 |
| حياة التعب | دورات | 5 مليون بدون كسر |
| قوة الربيع القصوى | كيلو نيوتن / مقطع | 14 |
| أنواع السكك الحديدية المعمول بها | إيك، أريما، بكالوريوس | UIC54، UIC60، 115RE، 136RE |
منظور التركيب والصيانة:
- يتطلب أدوات شد متخصصة لإدخالها وإزالتها بشكل صحيح
- ليست هناك حاجة لتعديل عزم الدوران نظرًا لتصميم الشد الذاتي-بدون خيوط
- الفحص البصري ممكن دون التفكيك لفحص الحالة بسرعة
- يوصى بعمق إدخال انحراف 10-12 مم لضمان عمر التعب الأمثل
- يجب أن تظل الفجوة بين القوس الخلفي والكتف في حدود 3-9 ملم
الصيانة والمنظور التشغيلي
- يوفر أقصى قوة تثبيت تبلغ 14 كيلو نيوتن لكل مشبك لتأمين السكك الحديدية
- يحقق 5 مليون دورة تعب بدون كسر تحت التحميل القياسي
- يقع تركيز الإجهاد الحرج عند الانحناء الداخلي للقوس الخلفي
- يحافظ على مقاومة الزحف والاستقرار الالتوائي للمسار الملحوم
- يضمن نطاق الصلابة HRC 42-48 استعادة المرونة بعد الانحراف
