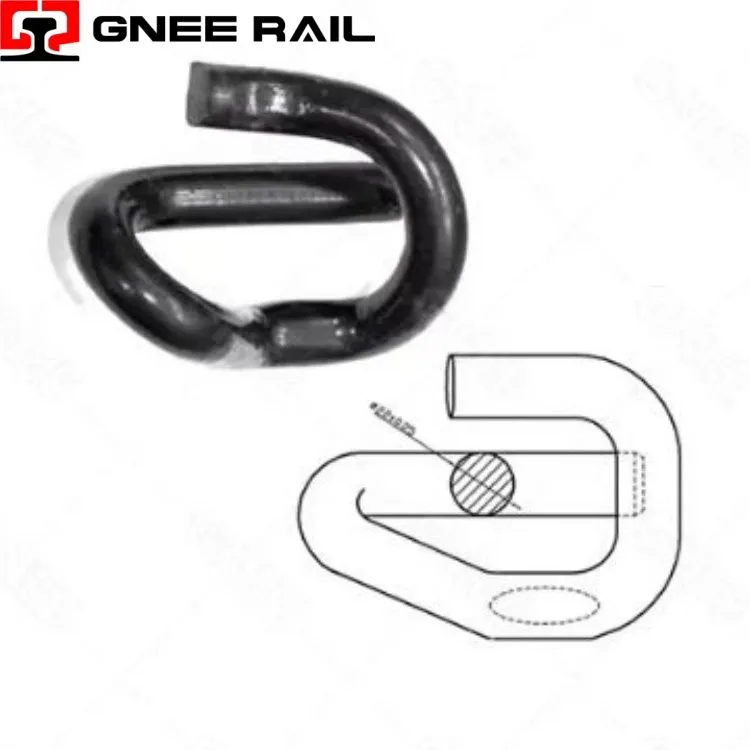

نظام تثبيت مشبك السكك الحديدية E
إن مشبك السكة الحديد E- عبارة عن مثبت زنبركي ذو قوة ثابتة- ذو شكل هندسي مميز على شكل إبسيلون-، يُستخدم في أنظمة المسارات الخرسانية النائمة. مصنوع من-السيليكون المعالج بالحرارة-فولاذ المنغنيز، وهو يخزن الطاقة المرنة أثناء التثبيت لتوفير قوة تثبيت مستدامة على قاعدة السكة. يتشابك تصميم الحلقة-المغلقة مع المصبوب-في الأكتاف، مما يوفر احتفاظًا آمنًا وأداءً موثوقًا عبر الخطوط الرئيسية والسكك الحديدية-العالية السرعة وخطوط الشحن.
المواصفات الفنية:
| المعلمة | مواصفة | مؤشر الأداء |
|---|---|---|
| نوع الربيع | شكل إبسيلون-قوة ثابتة | تصميم مرن متعدد المناطق |
| مادة | 60Si2Mn ربيع الصلب | قوة الشد 1,300-1,500 ميجا باسكال |
| قوة لقط | 12-16 كيلو نيوتن لكل مقطع | <10% relaxation over service life |
| القدرة العمودية | انحراف مرن 20 ملم | يستوعب تسوية المسار |
| الحماية من التآكل | الزنك-رقائق الألومنيوم | مقاومة لرذاذ الملح لمدة 1500 ساعة |
| شهادة | متوافق مع EN 13481-2 | الفئة C للعوارض الخرسانية |
منظور التركيب والصيانة:
- يقبل المشبك رافعة قياسية معزولة للتركيب والإزالة، ولا يتطلب أدوات هيدروليكية أو هوائية.
- يلتقط جيب تعشيق الأداة المحدد الرافعة بشكل إيجابي، مما يمنع الانزلاق أثناء تشغيل القوة العالية.
- تؤكد ردود الفعل المسموعة واللمسية على الجلوس المناسب عندما تشغل أذرع المشبك جيوب الكتف بالكامل.
- تعمل العلامات المرجعية المرئية على جسم المشبك على تمكين الفحص السريع بعد التثبيت-بدون معدات القياس.
الصيانة والمنظور التشغيلي
- تعمل هندسة إبسيلون على إنشاء معدل زنبركي غير خطي-يعمل على تخفيف الانحراف الأولي مع التقوية تحت الأحمال الشديدة .
- يتم استيعاب حركة السكك الحديدية العمودية حتى 20 مم دون تجاوز حدود مرونة المواد أو فقدان قوة التثبيت.
- يمتص المقطع الاهتزازات عالية التردد-الناشئة عن تفاعل حاجز العجلة-، مما يقلل الأحمال المنقولة إلى الهيكل النائم.
- يعتبر الاستقرار الالتوائي متأصلًا في التصميم المتماثل، مما يمنع الدوران أو الانتقال داخل مبيت الكتف.
