A لوحة الأسماك السكك الحديديةهو مكون مفصل هيكلي يضمن استمرارية هندسة المسار ونقل الحمولة في وصلات السكك الحديدية الميكانيكية، مما يحمي أطراف السكك الحديدية من التعب المبكر.السكك الحديدية الجنيتقدم لوحات سمكية وفقًا لمعايير UIC، وقضبان GB 8-60 كجم/م، ومقاطع JIS، وأقسام AS1085، وقضبان BS11، وأحجام AREMA/ASCE، وقضبان الرافعة وفقًا لمواصفات DIN536 وQU، مما يوفر دعم اختيار المواد.
| معيار | يكتب | الطول/القطر | الوزن / المادة | |
| أريما 2007 | 115RE | 4 فتحات - 24 بوصة | 17.04 كجم | 45# كيميائي |
| 115RE | 6 فتحات - 36 بوصة | 25.56 كجم | تعبير(٪): | |
| 132-136RE | 4 فتحات - 24 بوصة | 17.75 كجم | C: 0.42-0.50 | |
| 132-136RE | 6 فتحات - 36 بوصة | 26.63 كجم | من: 0.50-0.80 | |
| إيك864 | UIC60 | 4 فتحات-630/Φ26 | 18.07 كجم | سي: 0.17-0.37 |
| UIC60 | 4 فتحات-600/Φ28 | 17.47 كجم | الكروم: أقل من أو يساوي 0.25 | |
| UIC60 | 4 فتحات-630/Φ25 | 18.1 كجم | P: أقل من أو يساوي 0.035 | |
| UIC54 | 4 حفرة | 14.34 كجم | S: أقل من أو يساوي 0.035 | |
| UIC54 | 6 حفرة-800 | 19.94 كجم | ||
| بس 47-1 | BS75R | 4 حفرة | 6.56 كجم | |
| BS60A | 4 حفرة | 5.61 كجم | ||
| BS80A | 4 حفرة | 6.5 كجم | ||
| BS90A | 685.8/Φ26 | 13.23 كجم | 50# كيميائي | |
| BS90A | 792.9/Φ26.2 | 15.34 كجم | تعبير(٪): | |
| BS100A | 4 حفرة | C: 0.62-0.70 | ||
| 90/91 رطل | 4 حفرة | 18.08 كجم | من: 0.50-0.80 | |
| 90/91 رطل | 6 حفرة | 19.9 كجم | سي: 0.17-0.37 | |
| مثل | 50 كجم | 4 حفرة | 14.3 كجم | الكروم: أقل من أو يساوي 0.25 |
| 50 كجم | 6 حفرة | 19.5 كجم | P: أقل من أو يساوي 0.035 | |
| S49 | 4 حفرة | 9.71 كجم | S: أقل من أو يساوي 0.035 |
ما هو شريط مشترك السكك الحديدية الصلب 54E1؟
إن قضيب وصل السكة الفولاذية 54E1 (المعروف أيضًا باسم صفيحة السمك UIC54) عبارة عن مكون من الفولاذ المدرفل على الساخن -مصمم لربط طرفي مقطعي السكك الحديدية 54E1 (UIC54). متوافق مع معايير EN 13674-1، فهو يؤمن وصلات السكك الحديدية ويحافظ على محاذاة المسار ويوفر الاستقرار الهيكلي للسكك الحديدية ذات الأحمال المتوسطة-والثقيلة.
الميزات والتفاصيل الرئيسية:
- غاية:يتم تثبيت أزواج من هذه القضبان على جانبي شبكة السكك الحديدية لربط القضبان، مما يضمن الاستمرارية والاستقرار في نظام مسارات السكك الحديدية.
| اسم المنتج | UIC54 قضبان السكك الحديدية المشتركة / لوحة السمك |
| معيار | إيك، BS47-1:1997 |
| مادة | 55# فولاذ، Q235B |
| توافق السكك الحديدية | سكة UIC54 (54 كجم/م) |
| عدد الثقب | 4 ثقوب، 6 ثقوب |
| الانتهاء من السطح | طلاء طبيعي، مطلي،-مقاوم للصدأ |
| شهادة | ISO9001:2015، متوافق مع UIC |
| القدرة الإنتاجية | 5000 مجموعة / شهر |
- تصميم:القضبان مدببة لتتوضع بإحكام بين رأس السكة والقاعدة.
- التوافق القياسي:مصممة خصيصًا لقضبان 54E1 (UIC54 سابقًا)، والتي تزن حوالي 54.77 كجم/م.
- مادة:تم تصنيعه من الفولاذ عالي الجودة-(الفولاذ الكربوني غالبًا) لتحقيق قوة شد عالية، ومقاومة التآكل، والمتانة.
- المتغيرات:ويمكن أن تكون عبارة عن فولاذ قياسي مدرفل على الساخن-أو مطروق أو مصبوب، وقد تشتمل على خيارات معزولة للمسارات المزودة بإشارات.
تُستخدم وصلات 54E1 بشكل شائع في بناء السكك الحديدية القياسية الأوروبية، وهي ضرورية للحفاظ على محاذاة المسار.
رسم شريط مشترك للسكك الحديدية الفولاذية 54E1
يعتبر قضيب وصل السكك الحديدية الفولاذي 54E1 المكون من 4 فتحات عنصرًا حيويًا في بناء وصيانة مسارات السكك الحديدية. تضمن قدرات الاتصال الموثوقة استقرار وسلامة القضبان الفولاذية 54E1، مما يسمح بعمليات قطار آمنة وسلسة.
الفجوة الأولى في نهاية السكة هي 4 مم، الطول 580 مم، الوزن 14.34 كجم/قطعة، الرسم على النحو التالي:
54E1 شريط مشترك للسكك الحديدية الفولاذية 4 فتحات

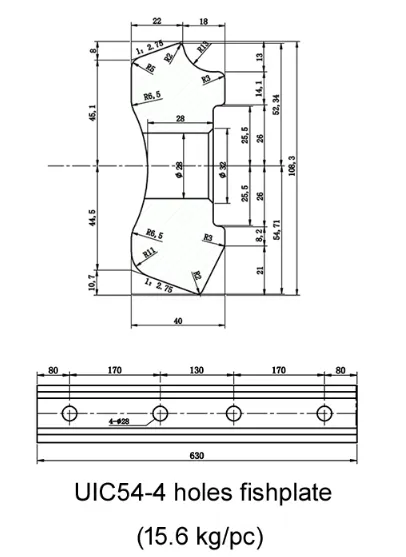

الفجوة الثانية لنهاية السكة هي 10 مم، الطول 630 مم، الوزن 15.60 كجم/قطعة، الرسم على النحو التالي:
| 54E1 معلمة صفيحة السمك | ||||
| 4 فتحات | 6 فتحات | |||
| الفجوة (مم) | الطول (م) | الوزن (كجم/قطعة) | الطول (م) | الوزن (كجم/قطعة) |
| 4 | 580 | 14.34 | 920 | 22.74 |
| 10 | 630 | 15.6 | 940 | 22.9 |
تأسست في عام 2008،السكك الحديدية الجنيهي شركة عالمية رائدة في مجال تصنيع وتوريد مكونات السكك الحديدية، وهي متخصصة في الجودة-العاليةلوحات الأسماك السكك الحديدية(قضبان مشتركة/قضبان وصل) بقدرة إنتاجية قوية وقدرات خدمة عالمية.
تعد مجموعة ألواح السكك الحديدية لدينا شاملة ومتوافقة مع المعايير الدولية بما في ذلك UIC وAREMA وBS وDIN وGB، وتغطي أنظمة السكك الحديدية الخفيفة (8 كجم-30 كجم)، والسكك الحديدية الثقيلة (38 كجم-75 كجم)، وأنظمة سكك الرافعة (QU70-QU120). نحن نقدم أنواعًا متنوعة مثل قضبان المفاصل المعزولة، وألواح السمك المنتفخة، ومفاصل السكك الحديدية، بمواصفات دقيقة (4{18}}فتحة/6 فتحات، 24 بوصة/36 بوصة)، مما يضمن أداء ميكانيكيًا ممتازًا. نحن نلتزم بمراقبة الجودة الصارمة المدعومة بشهادة ISO 9001:2015، ومركز فحص داخلي، وعمليات تدقيق خارجية بواسطة SGS وBV. تشمل خدمتنا الشاملة التخصيص والإنتاج والتعبئة ودعم ما بعد البيع، بما يتناسب مع احتياجات مشروع العملاء.
