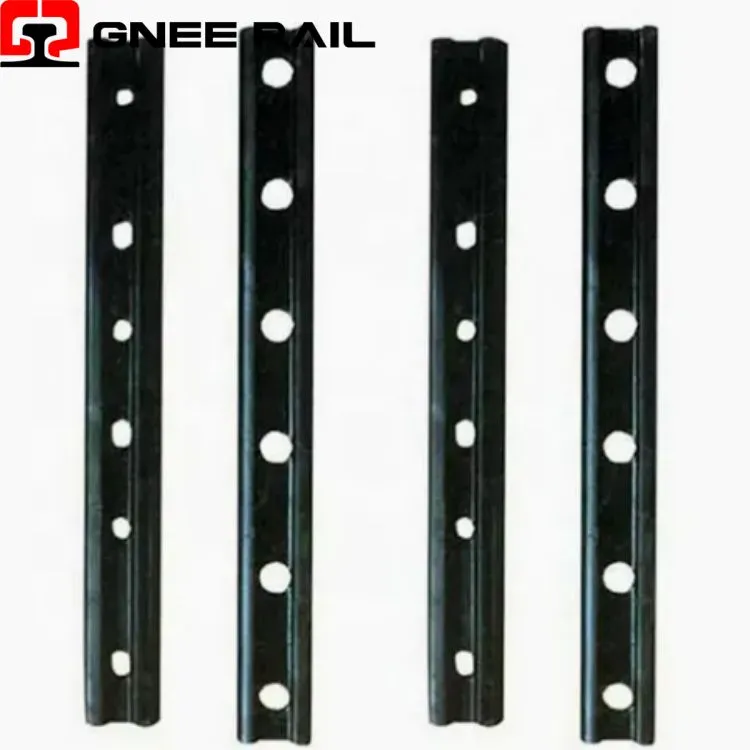

↵نظام تثبيت صفيحة السمك بالسكك الحديدية
يقدم هذا التقرير فحصًا فنيًا موجزًا لأنظمة لوحة السمك للسكك الحديدية (الشريط المشترك)، مع التركيز على هذه الأنظمةوظيفة الوصلة الميكانيكية، والتصنيفات الفرعية المميزة، وميكانيكا تقدم الفشل. يتجنب التحليل عمدًا التداخل مع المناقشات السابقة المتعلقة بالمشابك المرنة أو المسامير اللولبية أو العوارض الخرسانية أو أبعاد قسم السكك الحديدية القياسية. التركيز هنا هوعملية ومتميزة: وصلات كتلية معزولة، وقضبان تسوية، وتجميعات ملتصقة، ومنطق الاستبدال القائم على التعب-.
المواصفات الفنية:
| نوع لوحة السمكة | توافق قسم السكك الحديدية | تكوين الترباس | ميزة بصرية مميزة | المعيار / المواصفات | الأخطاء الشائعة في الاختيار.- |
|---|---|---|---|---|---|
| UIC معيار Fishplate | UIC54، UIC60 (ملف تعريف مطابق) | 4 فتحات أو 6 فتحات | ملف تعريف متماثلالحافة العلوية المنحنيةمطابقة انتقال رأس السكك الحديدية | إيك 864-3 / إن 16704 | يُستخدم مع عدم تطابق سمك شبكة السكك الحديدية AREMA-. |
| AREMA شريط مشترك | 115ر، 136ر | 4 فتحات أو 6 فتحات | اتصال الرأس بزاوية; ارتفاع أقصر من UIC | أريما الفصل 4، ASTM A759 | يُستخدم مع سكة UIC-يختلف تباعد المسامير (5.5 بوصة مقابل 140 مم) |
| صفيحة السمك المعزولة | جميع أقسام UIC/AREMA | 4 فتحات أو 6 فتحات | طبقة من الألياف الزجاجية/الإيبوكسي المرئيةبين شريط والسكك الحديدية. المشاركات النهائية الملونة | إن 13146-5 / أريما تش . 33 | تم تثبيت الدائرة القياسية للشريط-قصرًا في دائرة الإشارة |
| تسوية صفيحة السمك | UIC54 ↔ UIC60، UIC60 ↔ 136RE | 4 فتحات أو 6 فتحات | ملف تعريف غير متماثل-مقاعد مختلفة للسكك الحديدية على اليسار مقابل اليمين | رسم الشركة المصنعة لا يوجد معيار عالمي | تم الترتيب حسب نوع السكة فقط (اتجاه الانتقال مفقود) |
| مشقوق / توسيع Fishplate | UIC54، UIC60 | فتحات ممدودة (4) | فتحات الترباس البيضاوية; طول شريط أطول | مواصفات مهندس الجسر | تم تركيب شريط قياسي-تم تقييد الحركة الحرارية |
نطاق الأداء:
وصلات البلوك المعزولة (عزل قسم الإشارة):
إلزامية لترسيم دائرة المسار. تعمل ألواح السمك ذات طبقات العزل - المصنوعة من الألياف الزجاجية/PA66 بالإيبوكسي على عزل أقسام السكك كهربائيًا مع الحفاظ على الاستمرارية الميكانيكية. قد تؤدي الوصلات غير المعزولة-إلى قصر-إشارة الدائرة، مما يتسبب في إشغال خاطئ وخطر الاصطدام .
المفاصل التسوية (الانتقال بين أقسام السكك الحديدية):
مطلوب حيثتجتمع ملفات تعريف السكك الحديدية المختلفة-من UIC54 إلى UIC60، أو UIC60 إلى AREMA 136RE، أو السكة الجديدة البالية. تحتوي صفائح السمك ذات التسوية على مسافات غير متماثلة لفتحة الترباس ومقاعد سكك حديدية محددة لتتناسب مع سماكة الويب المتباينة وارتفاعات الرأس. لا توجد طريقة ربط أخرى تستوعب الأقسام المختلطة.
الصيانة والمنظور التشغيلي
- هدر التآكل (المناطق الساحلية والغمر):
معرض لوحات السمك العادية (غير المطلية).0.10-0.20 ملم/سنة تآكل موحد. معدل التنقر: 0.25-0.40 ملم/سنة. استبدال أثار عندماsection loss >20%في ثقب الترباس (يتم قياسه بواسطة مقياس سمك بالموجات فوق الصوتية). إن تغطية الصدأ المرئي ليست مقياس الإدانة-فالتآكل الداخلي المخفي يملي 60% من عمليات الاستبدال.
- إرخاء شد المسمار (إعادة عزم الدوران أسبوعيًا):
تفقد مسامير صفيحة السمكة (M22–M24، الدرجة 8.8/10.9).قوة المشبك 10-15% في الأسبوعتحت حركة المرور. إعادة-فاصل عزم الدوران:كل 7-14 يومًا on >20 خط إم جي تي. مواصفات عزم الدوران:450-550 نيوتن متر (UIC 864-7). Impact wrenches prohibited-risk of thread galling. Progressive relaxation >30% يؤدي إلى استبدال الترباس.
