مقاطع مسار السكك الحديدية SKL3

مشابك مسار السكك الحديدية SKL3 إن مشبك السكك الحديدية SKL3، الذي ينتمي إلى مجموعة مشابك التوتر Vossloh SKL، معروف بهيكله على شكل حرف W ويشار إليه عادةً بمشبك السكك الحديدية W. يُطلق عليها أيضًا مشابك السكك الحديدية، أو مشابك السكك الحديدية المرنة، أو مشابك المسار، أو مشابك السكك الحديدية النائمة، وتعمل مشابك السكك الحديدية عن طريق...

الوصف

معلمات التقنية

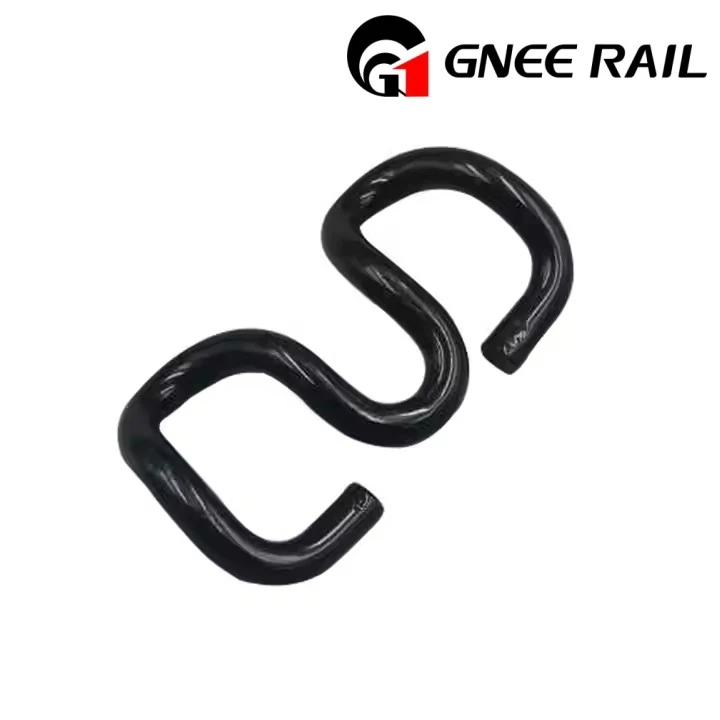

مقاطع مسار السكك الحديدية SKL3

يُعرف مشبك السكك الحديدية SKL3، الذي ينتمي إلى مجموعة مشابك التوتر Vossloh SKL، بهيكله على شكل حرف W ويشار إليه عادةً باسم مشبك السكك الحديدية W. يُطلق عليها أيضًا مشابك السكك الحديدية، أو مشابك السكك الحديدية المرنة، أو مشابك المسار، أو مشابك السكك الحديدية النائمة، وتعمل مشابك السكك الحديدية من خلال تطبيق ضغط التثبيت من خلال الثني والالتواء. وهذا يمنع الحركة الجانبية والطولية للقضبان، مما يحافظ على مقياس المسار ويضمن سلامة عمليات مركبات السكك الحديدية. تعد GNEE Rail موردًا رائدًا لمشابك السكك الحديدية المتميزة، بما في ذلك مشابك السكك الحديدية على شكل W، وE-type، وSKL، وPR، ومشابك زنبركية NABLA، ومشابك سريعة، ومشابك قبضة اليد، وهي مناسبة للاستخدام في شبكات المترو والسكك الحديدية عالية السرعة والشبكات بين المدن. . يتم استخدام منتجاتنا على نطاق واسع في جميع أنحاء أوروبا والولايات المتحدة وكندا وبلدان أخرى. نحن نقدم حلولاً مخصصة وخدمة عملاء سريعة. لا تتردد في الاتصال بنا لمزيد من التفاصيل.

SKL rail clips

تركيب المواد لمقاطع مسار السكة الحديدية SKL3

اسم العنصر	مشبك السكك الحديدية المرنة
يكتب	مقطع E (e1809، e2006، e2007، e2009، الخ)
	مقطع Skl (skl1، skl3، skl12، skl14)
	أو النوع حسب رسومات العملاء
مادة	60 سي2MnA	60Si2CrA	55 سي2من	38 سي7
التركيب الكيميائي (٪)	ج:{{0}}.56-0.64، مينيسوتا:0.60-0.90، سي:1.60-2 .00، Cr: أقل من أو يساوي 0.35، P: أقل من أو يساوي 0.03، S: أقل من أو يساوي 0.03	ج:{{0}}.56-0.64، مينيسوتا:0.40-0.70، سي:1.40-1 .80,Cr:0.70-1.00 P: أقل من أو يساوي 0.03، S: أقل من أو يساوي 0.03	C:{{0}}.52-0.60، من:0.60-0.90، Si:1. 50-2.00,Cr: أقل من أو يساوي 0.35 P: أقل من أو يساوي 0.03، S: أقل من أو يساوي 0.03	C:{{0}}.35-0.42، مينيسوتا:0.50-0.80، سي:1.50-1 .80، P: أقل من أو يساوي 0.03، S: أقل من أو يساوي 0.03
صلابة	للمقطع الإلكتروني: 44-48HRC لمقطع skl: 42-47HRC
حياة التعب	لـ Dia.18 هو 3 ملايين دورة دون انقطاع لـ Dia.20 هو 5 ملايين دورة دون انقطاع
سطح	عادي (مزيت)، أكسيد أسود، طلاء ملون، HDG، طلاء الزنك...
يشير المعيار	DIN17221، BS970، GB/T1222

SKL3 السكك الحديدية المسار كليب المعايير الفنية

رقم الصنف	مادة	القطر	طول المقطع	عرض المقطع	وزن	لجنة حقوق الإنسان	ضغط	اختبار التعب	بلدان
سك إل 1	60 سي2من	ø13	133±2.3		0.48	44-48	أكبر من أو يساوي 9.5 كيلو نيوتن	5000000 مرة دون انقطاع	أمريكا، البرازيل
سك إل 3	60 سي2من	ø13	120±2		0.48	44-48	أكبر من أو يساوي 9.5 كيلو نيوتن	5000000 مرة دون انقطاع	أمريكا، البرازيل
SKL12	60 سي2من	ø13			0.53	44-48	أكبر من أو يساوي 9.5 كيلو نيوتن	5000000 مرة دون انقطاع	أمريكا، البرازيل
سك إل 14	60 سي2من	ø13	155±2		0.53	44-48	أكبر من أو يساوي 9.5 كيلو نيوتن	5000000 مرة دون انقطاع	أمريكا، البرازيل
