الوصف
معلمات التقنية
نظام تثبيت مشبك السكك الحديدية

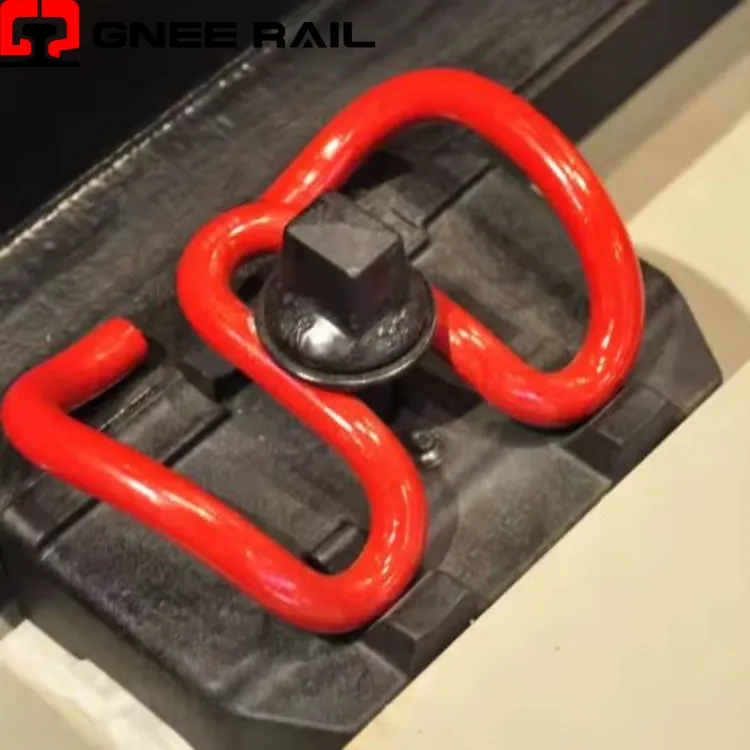

مشبك SKL عبارة عن-مشبك تثبيت مرن غير ملولب مع جسم زنبركي ملفوف مزدوج مميز. مصنوع من الفولاذ الزنبركي عالي الجودة-، ويولد حملًا ثابتًا لأصابع القدم من خلال الانحراف المرن. يعمل المشبك مع لوحة توجيه بزاوية ومسمار لولبي لتثبيت قدم السكة بشكل آمن ضد العوارض الخرسانية. إنه نظام تثبيت قياسي لسكك حديد النقل-الحديثة ذات السرعة العالية والثقيلة.
المواصفات الفنية:
| المعلمة | المتطلبات القياسية | القيمة النموذجية |
|---|---|---|
| عائلة نوع المقطع | سلسلة اس كي ال | SKL-12 / SKL-14 / SKL-21 |
| قطر السلك | شريط الصلب الربيع | 13.0 ملم ± 0.2 ملم |
| درجة الصلب | معيار إن 10089 | 60Si2CrA / 51CrV4 |
| حماية السطح | طلاء مضاد-للتآكل | مطلي بالزنك/أكسيد أسود |
| انحراف التثبيت | عمل سفر الربيع | 11 ملم ± 1 ملم |
| الحد الأدنى من تحميل اصبع القدم | في انحراف محدد | 10 كيلو نيوتن لكل مقطع |
| أقصى حمولة لأصابع القدم | في انحراف محدد | 14 كيلو نيوتن لكل مقطع |
| متطلبات التعب | بدون كسر | 5 ملايين دورة |
منظور التركيب والصيانة:
- يتناسب مباشرة مع الأكتاف المصبوبة دون الحاجة إلى محولات خاصة للسكك الحديدية
- يعمل مع معظم ملفات تعريف السكك الحديدية الدولية بما في ذلك UIC54 وUIC60
- يتطلب زاوية لوحة توجيه محددة تتوافق مع ميل قاعدة السكة
- متوافق مع كل من مجموعات التثبيت المعزولة وغير المعزولة
- تتلاءم المكونات القياسية مع أنواع متعددة من الرافعات من موردين مختلفين
الصيانة والمنظور التشغيلي
- يوفر تثبيتًا مستمرًا في ظل التغيرات الشديدة في درجات الحرارة من -40 درجة إلى +60 درجة
- يمتص أحمال العجلات العمودية وقوى الجنزير الجانبية في وقت واحد
- يحافظ على المقاومة الكهربائية عند استخدامه مع لوحات التوجيه المعزولة
- يقاوم التشوه الدائم حتى بعد المرور المتكرر للمحور الثقيل
- لا يرتخي تحت الاهتزاز على عكس التوصيلات الميكانيكية المثبتة بمسامير
