مقاطع SKL مخصصة

يُستخدم مشبك السكة الحديدية لربط القضبان بلوحة القاعدة الأساسية مع العارضة الخرسانية. يتم استخدام مجموعة متنوعة من الأنواع المختلفة من المشابك الثقيلة- لربط القضبان باللوحة الأساسية أو المشابك، ومن بينها المشبك E الشائع، والذي يكون على شكل مشبك ورق قصير. نوع آخر هو SKL Tension Clamp، وهو أيضًا النوع الأكثر استخدامًا على نطاق واسع في جميع أنحاء العالم. البعض الآخر مثل KPO Clamp وNabla Clip، يستخدمان أيضًا في مواقف مختلفة.

إرسال التحقيق

الدردشة الآن

الوصف

معلمات التقنية

↵

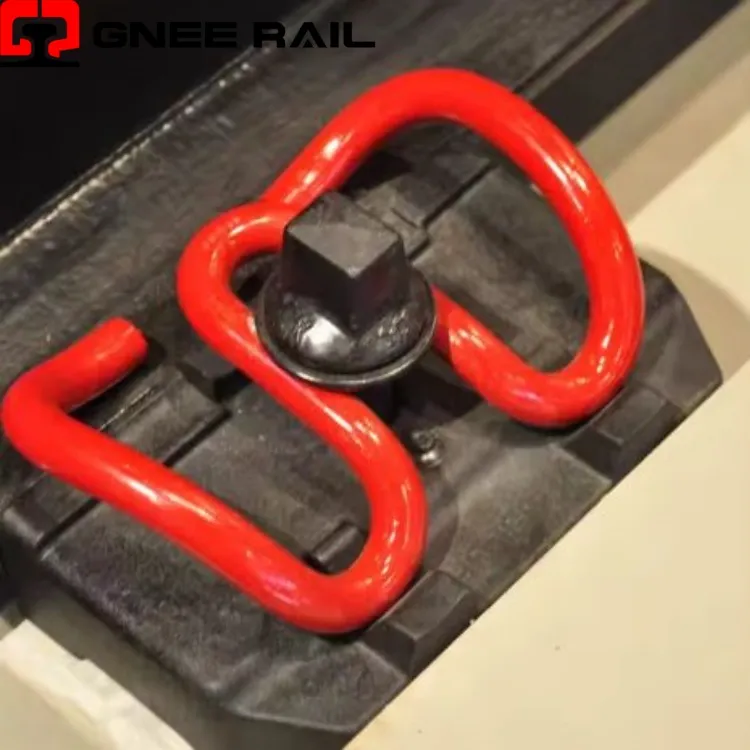

نظام تثبيت مشبك السكك الحديدية SKL

مشابك السكك الحديدية SKL عبارة عن مثبتات مرنة عالية الأداء- مصنوعة من الفولاذ الزنبركي بتكوين مميز على شكل أوميغا-، مصممة لتوفير حمل ثابت لأصابع القدم من خلال أنظمة التثبيت اللولبية- السفلية. تعمل هذه المشابك كعنصر شد ضمن مجموعات تثبيت السكك الحديدية الكاملة، وتعمل جنبًا إلى جنب مع لوحات التوجيه الزاوية ومنصات السكك الحديدية للحفاظ على هندسة المسار مع امتصاص القوى الديناميكية من القطارات المارة.

المواصفات الفنية:

نوع المقطع	القطر	تحميل اصبع القدم	سرعة التطبيق
اس كي ال 12	13 ملم	9 كيلو نيوتن	تصل إلى 200 كم/ساعة
اس كي ال 14	14 ملم	11 كيلو نيوتن	تصل إلى 250 كم/ساعة
اس كي ال 15	15 ملم	13 كيلو نيوتن	تصل إلى 300 كم/ساعة
اس كي ال 24	16 ملم	15 كيلو نيوتن	حمل ثقيل
مادة	38 سي7/51CrV4	معالج بالحرارة	مطلية بطبقة مقاومة للتآكل-.
معيار	إيك 864	إن 13146	أريما الفصل 30
