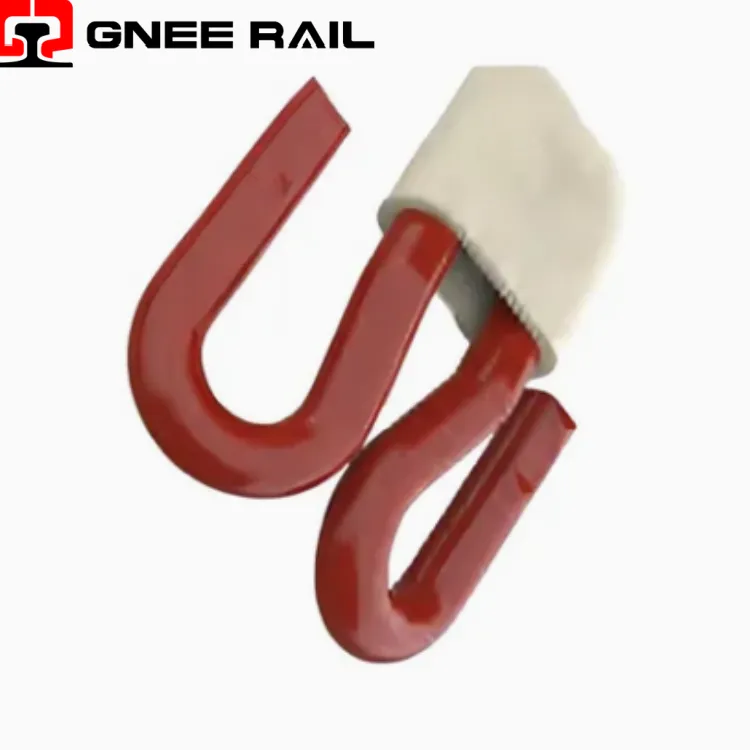

نظام تثبيت مشبك سريع للسكك الحديدية
إن مشبك السكك الحديدية السريع عبارة عن أداة تثبيت مرنة خفيفة الوزن مصممة للتثبيت السريع على العوارض الخرسانية. ويتيح شكله الأمثل وضعه يدويًا بدون استخدام معدات هيدروليكية متخصصة، مما يقلل من وقت إنشاء المسار بشكل كبير. تم تصنيع المشبك من الفولاذ الزنبركي المتين، وهو يوفر قوة تثبيت موثوقة لمترو الأنفاق والسكك الحديدية الخفيفة والمسارات الصناعية. تعمل خيارات التجميع المسبق- على تمكين النشر على الموقع- بشكل أسرع. يوازن هذا الحل الفعال من حيث التكلفة- بين الأداء وسهولة الاستخدام، مما يجعله مثاليًا للمشروعات التي تكون فيها السرعة والبساطة من الأولويات.
المواصفات الفنية:
| المعلمة | قيمة | ملحوظة |
|---|---|---|
| مادة | 60 سي2من | الصلب الربيع |
| تحميل اصبع القدم | 7 – 10 | كيلو نيوتن |
| انحراف | 9 – 11 | مم |
| تثبيت | محرك المطرقة | لا حاجة لأي أداة |
| تعب | 2 مليون | دورات |
| طلاء | رقائق HDG أو الزنك-. | خياري |
| أنواع السكك الحديدية | 50E1, 54E1 | ملامح ضوء UIC |
| وزن | 0.45 – 0.55 | كجم لكل مقطع |
| معيار | إن 13481 | متوافق |
منظور التركيب والصيانة:
- يتطلب التثبيت مطرقة بسيطة فقط بدون أدوات هيدروليكية.
- يمكن للعمال وضع أكثر من ثلاثمائة مقطع في الساعة بشكل فردي.
- تمنع الأنظمة المثبتة مسبقًا- التعامل مع المكونات في موقع العمل.
- تستخدم عملية الإزالة طريقة مماثلة لتغيير المسار السريع-.
- ليست هناك حاجة إلى خطوات فحص عزم الدوران أو قياس القوة بعد ذلك.
الصيانة والمنظور التشغيلي
- يقلل عدد الأجزاء المتحركة الأقل من نقاط الفشل المحتملة أثناء الخدمة.
- يعمل التصميم المنخفض- على تقليل التداخل مع الهياكل السفلية للقطار.
- يمتص الجسم المرن اختلالات المسار البسيطة دون تعديل.
- طول الساق الموحد يمنع الضغط غير المتساوي على قاعدة السكة.
- الشكل المدمج يسمح بالتعبئة الكثيفة للنقل الاقتصادي.
