السكك الحديديةنظام تثبيت CLIP

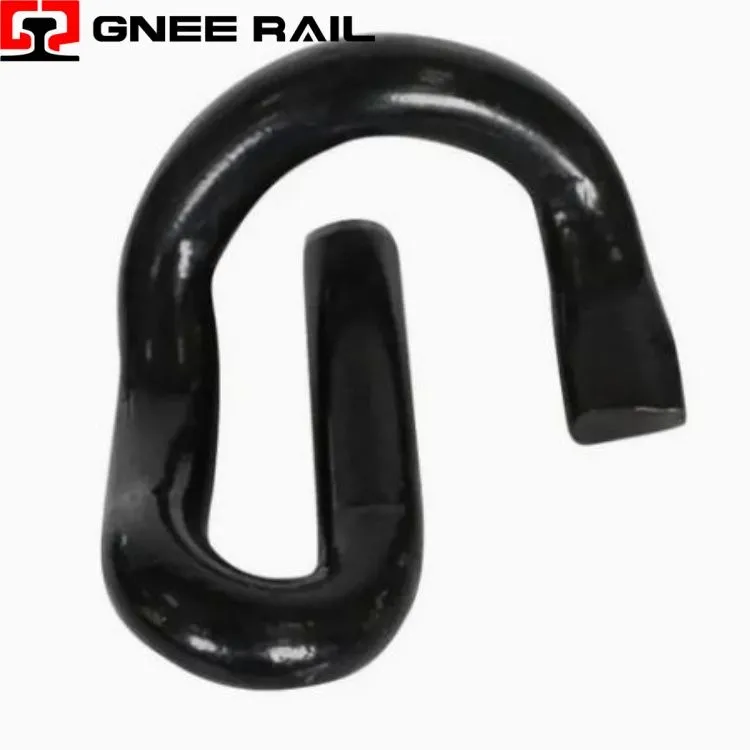

يُعد مشبك السكك الحديدية-مكونًا-عالي الأداء من الفولاذ المطروق للتثبيت المصمم خصيصًا لأنظمة تثبيت القضبان المرنة. يعمل كنابض قوة ثابتة غير خطية-، ويستخدم انحناءًا هندسيًا دقيقًا لبذل قوة تثبيت مستدامة على قاعدة السكة، مما يمتص بشكل فعال أحمال الصدمات الديناميكية من المعدات الدارجة. على عكس أدوات التثبيت الصلبة، يحافظ هذا المكون على سلامة المقياس ويوفر مقاومة كهربائية عالية مع استيعاب التمدد الحراري وانكماش السكة، مما يجعله ضروريًا للبنية التحتية الحديثة للمسار النائم الخرساني.
المواصفات الفنية:
| فئة الميزة | المعلمة / مميزة | مقياس الأداء |
|---|---|---|
| النوع الهندسي | غير-خطي، زنبرك ذو قوة ثابتة | اتصال من نقطتين (إصبع القدم والكعب) |
| مواصفات المواد | فولاذ الزنبرك (على سبيل المثال، 60Si2Mn / 51CrV4) | قوة الشد: 1,300 – 1,500 ميجا باسكال |
| قوة لقط | تحميل اصبع القدم الاسمي | 10 كيلو نيوتن – 14 كيلو نيوتن لكل مقطع (ثابت) |
| حياة التعب | قدرة تحمل دورة التحميل | >5 ملايين دورة في انحراف 3 مم |
| الحماية من التآكل | طلاء مضاد-للتآكل | مقاومة رذاذ الملح > 800 ساعة (ISO 9227) |
منظور التركيب والصيانة:
- قوة لقط ثابتة:تم تصميمه بحمل محدد لإصبع القدم للحفاظ على قوة تثبيت السكة الثابتة-على الرغم من دورات التحميل المتكررة.
- مقاومة التعب:تم تصنيعه من-السيليكون عالي الجودة-الفولاذ الزنبركي المنغنيز لتحمل أكثر من 5 ملايين دورة من الضغط الديناميكي دون تشوه دائم.
- قدرة انحراف عالية:قادرة على استيعاب رفع كبير للسكك الحديدية العمودية (يصل إلى 12-15 ملم) مع الحفاظ على الاتصال، ومنع الانحراف عن المسار بسبب "ضخ" النائم.
الصيانة والمنظور التشغيلي
- أداة-الاستخراج المجاني:تم تصميمه للتركيب والإزالة بسرعة باستخدام قضيب رافعة معزول بسيط، مما يلغي الحاجة إلى المكابس الهيدروليكية أثناء صيانة الجنزير.
- مسح المقياس البصري:يتميز بفجوة محددة "من الكعب-إلى-الكتف" تسمح لمفتشي الجنزير بالتحقق بصريًا من عمق الإدخال الصحيح والتوتر باستخدام مقياس الانطلاق/عدم-.
- التعامل مع قطعة واحدة-:يزيل تعقيد التجميع المرتبط بأنظمة المشابك المثبتة بمسامير، مما يقلل من عدد المكونات السائبة المطلوبة لكل مقعد على السكة.
