نظام تثبيت مشبك السكك الحديدية E

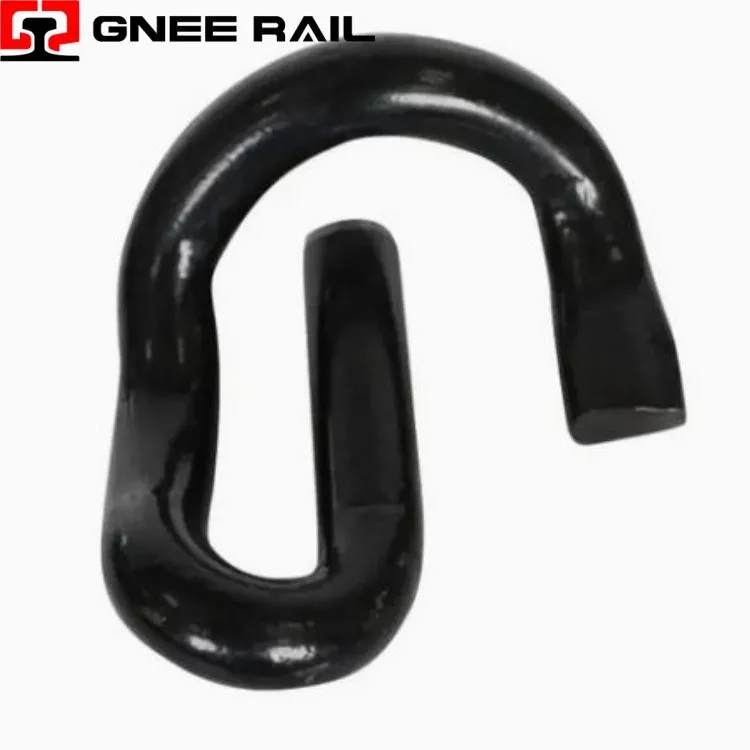

إن مشبك السكك الحديدية E عبارة عن أداة تثبيت فولاذية مرنة مصممة لتأمين القضبان على عوارض الخرسانة في أنظمة المسارات الحديثة. تم إنتاجه من الفولاذ الزنبركي عالي الجودة-، ويوفر شكله المميز على شكل E- قوة تثبيت دقيقة مع استيعاب حركات المسار الديناميكية. يتيح هذا المشبك التثبيت والإزالة السريعة بدون أدوات متخصصة. ويضمن تصميمه الذي أثبت كفاءته أداءً موثوقًا عبر تطبيقات الخطوط الرئيسية والنقل العام والنقل الثقيل-في جميع أنحاء العالم.
المواصفات الفنية:
| المعلمة | مواصفة |
|---|---|
| نوع المنتج | مشبك السكة الحديدية E - مثبت السكك الحديدية المرنة |
| درجة المادة | 60Si2Mn / 51CrV4 / مكافئ للفولاذ الزنبركي |
| الانتهاء من السطح | E-طبقة / رقائق الزنك / Geomet / الفوسفات |
| قطر السلك | 14 ملم – 16 ملم (0.55 – 0.63 بوصة) |
| قوة لقط | 8 - 14 كيلو نيوتن لكل مقطع (يعتمد على النظام) |
| انحراف مرن | نطاق العمل 10 - 14 ملم |
| حياة التعب | أكبر من أو يساوي 5 مليون دورة بدون كسر |
منظور التركيب والصيانة:
- يتميز بثلاثة أرجل متوازية تشكل -شكل E لتوزيع قوة الزنبرك بشكل متوازن.
- يشتمل على مناطق انتقال منحنية تقلل من تركيز الضغط أثناء الانحراف.
- مصمم بهندسة متناظرة تتيح التثبيت المتطابق من كلا الجانبين.
- نسبة طول الساق الأمثل لتحقيق أقصى قدر من المرونة قبل التشوه الدائم.
- يوفر ضغط اتصال ثابتًا عبر قاعدة السكة من خلال نقاط التحمل المشكلة بدقة.
الصيانة والمنظور التشغيلي
- يتم تركيبه باستخدام أداة رافعة بسيطة دون الحاجة إلى معدات شد مسبقة-.
- تمت إزالته بسرعة أثناء الصيانة باستخدام نفس أداة الاستخراج.
- يستوعب التثبيت اليدوي المناسب لمواقع المسار البعيد.
- يدعم التطبيق الآلي لمشاريع البناء ذات الحجم الكبير-.
- يسمح بالتحقق البصري من الجلوس المناسب من خلال محاذاة المقطع المرئي.
Gnee المورد المهنية
