السكك الحديديةنظام تثبيت CLIP

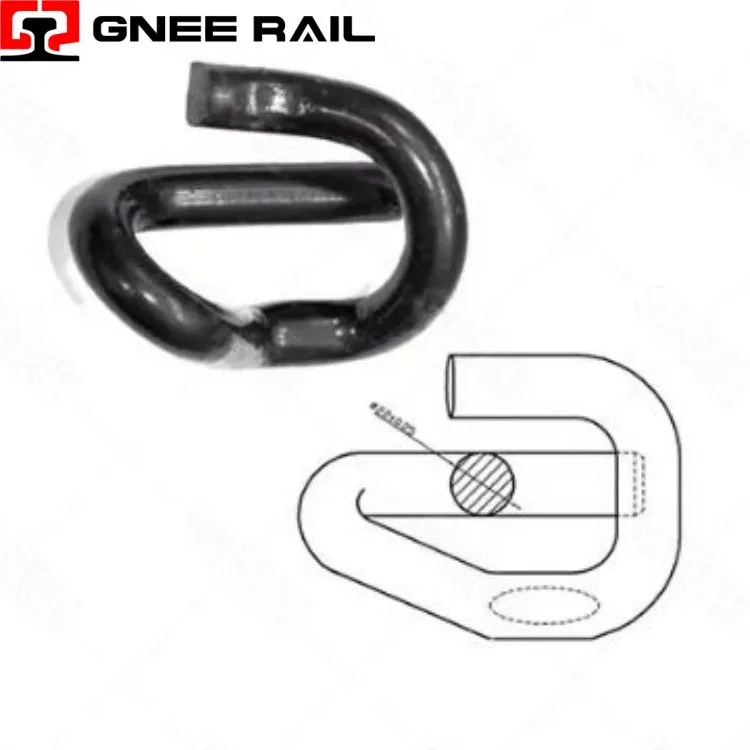

إن مشبك السكة الحديدية E- عبارة عن -مثبت زنبركي قوي ثابت-مسبق الشد مصنوع من الفولاذ الزنبركي المروي والمقسى، ويتميز بتكوينه الهندسي الدائري-المغلق الذي يشكل ملف تعريف "E" مميزًا عند عرضه في القسم. تم تصميم هذا المثبت هندسيًا للتكامل مع -الأكتاف المصبوبة على العوارض الخرسانية، ويستخدم مبدأ الزنبرك الكابولي حيث يتشوه جسم المشبك بشكل مرن أثناء التثبيت لتخزين الطاقة الميكانيكية التي تترجم إلى ضغط هبوطي مستدام على قاعدة السكة.
المواصفات الفنية:
| يصف | التفاصيل الفنية | مؤشر الأداء |
|---|---|---|
| مبدأ الربيع | ناتئ مع الاحتفاظ-بحلقة مغلقة | تخزين الطاقة المرنة من خلال الانحراف |
| معيار المواد | فولاذ زنبركي وفقًا للمعيار EN 10089 أو ما يعادله | قوة الشد 1,300 – 1,600 ميجا باسكال |
| قوة التثبيت | تم تشغيل الرافعة-الإدراج | 200 - 400 نيوتن جهد يدوي |
| تحميل لقط ثابت | لكل مقعد سكة حديد (مقطعان) | 18 – 28 كيلو نيوتن إجمالاً |
| شهادة الجودة | معايير الصناعة | الامتثال لسلسلة ISO 9001، EN 13481 |
منظور التركيب والصيانة:
- قفل ميكانيكي إيجابي:تتفاعل هندسة الكعب الحلقي-المغلق مع تجويف مماثل في المصبوب-في الكتف، مما يؤدي إلى إنشاء تعشيق ميكانيكي إيجابي يمنع المقطع من الخروج تحت-اهتزاز عالي التردد أو تأثير جانبي مفاجئ.
- استقرار النقطة المحورية:تعمل واجهة الكعب -إلى-الكتف كمحور ثابت أثناء التثبيت والخدمة، مما يضمن بقاء ناقل قوة التثبيت ثابتًا عبر النطاق المرن للمشبك.
- تعويض التآكل:تم تصميم الأسطح الملامسة للكتف بأنصاف أقطار كبيرة تستوعب التآكل البسيط بمرور الوقت دون تغيير الشكل الهندسي المثبت للمشبك أو خصائص التثبيت.
الصيانة والمنظور التشغيلي
- نطاق تشغيل واسع:يتم اختيار سبائك الصلب الزنبركية ومعلمات المعالجة الحرارية للحفاظ على خصائص مرنة متسقة عبر -40 درجة إلى +70 درجة حرارة الطيف التي تتم مواجهتها في عمليات السكك الحديدية العالمية.
- تنسيق التوسع الحراري:تستوعب هندسة المقطع التمدد الحراري التفاضلي بين السكة الفولاذية والعارضة الخرسانية والمشبك نفسه دون التسبب في ضغط إضافي من شأنه أن يؤثر على استقرار قوة التثبيت.
- مقاومة الأشعة فوق البنفسجية:يشتمل نظام الحماية من التآكل على طبقات نهائية ثابتة من الأشعة فوق البنفسجية- تمنع تدهور سلامة الطلاء في أقسام المسار المكشوفة حيث يؤدي ضوء الشمس إلى تسريع شيخوخة المواد.
