هناك أنواع كثيرة of مسارات السكك الحديدية الفولاذية للرافعة، والقضبان الفولاذية المسطحة، DIN536، JIS E 1103، YB/T5055، وأنواع السكك الحديدية الخفيفة والثقيلة الأخرى، التي يمكن استخدامها لقضبان الرافعات. لديهم أشكال مختلفة وسيناريوهات تطبيق مختلفة.
لديهم أشكال مختلفة وسيناريوهات تطبيق مختلفة. يرتبط اختيار سكة الرافعة بحمولة معدات الرافعة وبيئة التثبيت وبيئة تشغيل المعدات. يجب أن يتطابق عرض رأس مسارات الرافعة مع حجم العجلة. أدناه، سنقوم بإدراج 10 أنواع من مقاطع وأبعاد ومعايير سكك الرافعة.
شريط مربع للسكك الحديدية للرافعة وشريط مسطح للسكك الحديدية للرافعة
يتم إنتاج ملفات تعريف مسار السكك الحديدية للرافعة وفقًا لمعيار GB / T 908-2019.
تُستخدم القضبان الفولاذية المربعة والقضبان المسطحة الفولاذية للحمولة الصغيرة وتستخدم في الغالب لمسارات المشي بالعربات للرافعات الجسرية والرافعات الجسرية الأوروبية. يمكن استخدامه أيضًا كعارضة أوروبية ذات حمولة صغيرة أو مسار شاحنة رافعة جسرية.
مخطط حجم سكة الرافعة بالملم (شريط مسطح)
| حجم السكك الحديدية رافعة | الارتفاع (مم) A |
العرض (مم) B |
الوزن (كجم / م) |
|---|---|---|---|
| 40x30 ملم | 30 | 40 | 9.42 |
| 50 × 30 ملم | 30 | 50 | 11.775 |
| 60x40 ملم | 40 | 60 | 18.84 |
| 65x40 ملم | 40 | 65 | 20.41 |
| 70x40 ملم | 40 | 70 | 21.98 |
| 75x40 ملم | 40 | 75 | 23.55 |
| 80x60 ملم | 60 | 80 | 37.68 |
| 90x40 ملم | 40 | 90 | 28.26 |
| 100x60 ملم | 60 | 100 | 47.1 |
لمزيد من المعلومات - تواصل معنا الآن!
الرسم البياني لحجم السكك الحديدية للرافعةمم (شريط مربع)
| حجم السكك الحديدية رافعة | الارتفاع (مم) A |
العرض (مم) B |
الوزن (كجم / م) |
|---|---|---|---|
| 30x30 ملم | 30 | 30 | 7.065 |
| 40x40 ملم | 40 | 40 | 12.56 |
| 50x50mm | 50 | 50 | 19.625 |
| 60x60 ملم | 60 | 60 | 28.26 |
| 70x70 ملم | 70 | 70 | 38.465 |
| 80x80 ملم | 80 | 80 | 50.24 |
| 90x90 ملم | 90 | 90 | 63.585 |
| 100 × 100 ملم | 100 | 100 | 78.5 |
| 110x110 ملم | 110 | 110 | 94.985 |
لمزيد من المعلومات - تواصل معنا الآن!
DIN 536 P1: 1991 سكة رافعة
يتم إنتاج مقاطع مسار سكة حديد الرافعة هذه وفقًا للمعيار الأوروبي DIN 536 وتتراوح قوة الشد من 690 إلى 1080 نيوتن / مم2.
| نوع السكك الحديدية | معيار | الأبعاد مم | درجة الصلب | الوزن (كجم / م) | |||
|---|---|---|---|---|---|---|---|
| A | F | C | t | ||||
| سكة رافعة A45 | الدين 536 P1:1991 | 55,00 | 125,00 | 45,00 | 24,00 | 50 مليون | 22,10 |
| سكة رافعة A55 | الدين 536 P1:1991 | 65,00 | 150,00 | 55,00 | 31,00 | 50 مليون | 31,80 |
| سكة رافعة A65 | الدين 536 P1:1991 | 75,00 | 175,00 | 65,00 | 38,00 | 50 مليون | 43,10 |
| سكة رافعة A75 | الدين 536 P1:1991 | 85,00 | 200,00 | 75,00 | 45,00 | U71Mn | 56,20 |
| سكة رافعة A100 | الدين 536 P1:1991 | 95,00 | 200,00 | 100,00 | 60,00 | U71Mn | 74,30 |
| سكة رافعة A120 | الدين 536 P1:1991 | 105,00 | 220,00 | 120,00 | 72,00 | U71Mn | 100,00 |
| سكة رافعة A150 | الدين 536 P1:1991 | 150,00 | 220,00 | 150,00 | 80,00 | U71Mn | 150,30 |
لمزيد من المعلومات - تواصل معنا الآن!
أطوال السكك الحديدية القياسية مفروشة من 6 إلى 24 مترا. أطوال أخرى متاحة عند الطلب. يتم إنتاج درجات الفولاذ بمختلف الصفات والمواصفات التي يطلبها عملاؤنا. أرسل متطلبات التخصيص الخاصة بك إلىغني.
| 50 مليون | الملكية الميكانيكية | التركيب الكيميائي | ||||||||||||
| قوة العائد | قوة الشد | استطالة | صلابة | C | سي | من | S | P | كر | ني | النحاس | |||
| MPa | كجم/مم2 | MPa | كجم/مم2 | دقيقة | غ.ب | أقل من أو يساوي | أقل من أو يساوي | أقل من أو يساوي | أقل من أو يساوي | أقل من أو يساوي | ||||
| أكبر من أو يساوي 390 | أكبر من أو يساوي 40 | أكبر من أو يساوي 645 | أكبر من أو يساوي 66 | 13% | 0.48-0.56 | 0.17-0.37 | 0.70-1.00 | 0.035 | 0.035 | 0.25 | 0.25 | 0.25 | ||
| U71Mn | / | / | أكبر من أو يساوي 880 | / | 9% | / | 0.65-0.76 | 0.15-0.35 | 1.10-1.40 | 0.030 | 0.030 | 0.25 | 0.25 | 0.25 |

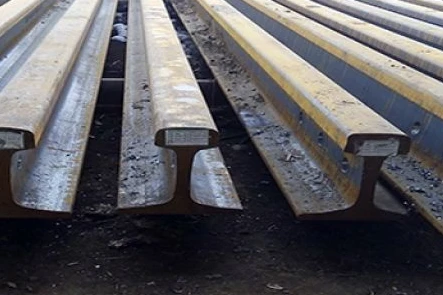

YB/T5055-2014 رافعة السكك الحديدية
يتم إنتاج هذه التشكيلات وفقًا لمعيار YB/T5055-2014 الصيني ولها قوة شد تتراوح من 690 إلى 1080 نيوتن/مم2.
مسار الرافعة الخاص، تم تصميمه وتصنيعه خصيصًا لتلبية احتياجات مسار الرافعة، ويختلف تصميمه المقطعي عن مسار السكة الحديد العام، ونصف قطر السكة العلوي من الانحناء أكثر من السكة الحديدية، والجزء السفلي من العرض والارتفاع صغير، بسبب مقاومته لمسافة الانحناء أكبر ويمكنه تحمل ضغط العجلة الأكبر، وبالتالي يستخدم على نطاق واسع.
| نوع السكك الحديدية | معيار | الأبعاد مم | درجة الصلب | الوزن (كجم / م) | |||
|---|---|---|---|---|---|---|---|
| A | F | C | t | ||||
| السكك الحديدية QU70 | يب/T5055-2014 | 120 | 120 | 70 | 28 | U71Mn | 52.8 |
| السكك الحديدية QU80 | يب/T5055-2014 | 130 | 130 | 80 | 32 | U71Mn | 63.69 |
| السكك الحديدية QU100 | يب/T5055-2014 | 150 | 150 | 100 | 38 | U71Mn | 88.96 |
| السكك الحديدية QU120 | يب/T5055-2014 | 170 | 170 | 120 | 44 | U71Mn | 118.1 |
لمزيد من المعلومات - تواصل معنا الآن!
أطوال السكك الحديدية القياسية مفروشة من 6 إلى 24 مترا. أطوال أخرى متاحة عند الطلب. يتم إنتاج درجات الفولاذ بمختلف الصفات والمواصفات التي يطلبها عملاؤنا. أرسل متطلبات التخصيص الخاصة بك إلىغني.
| U71Mn | الملكية الميكانيكية | التركيب الكيميائي (٪) | ||||||||||||
| قوة العائد | قوة الشد | استطالة | صلابة | C | سي | من | S | P | كر | ني | النحاس | |||
| MPa | كجم/مم2 | MPa | كجم/مم2 | دقيقة | غ.ب | أقل من أو يساوي | أقل من أو يساوي | أقل من أو يساوي | أقل من أو يساوي | أقل من أو يساوي | ||||
| أكبر من أو يساوي 880 | 9% | 0.65-0.76 | 0.15-0.35 | 1.10-1.40 | 0.030 | 0.030 | 0.25 | 0.25 | 0.25 | |||||
GB/T 11264-2012 السكك الحديدية الخفيفة
يتم إنتاج هذه المقاطع الجانبية للسكك الحديدية للرافعة الخفيفة وفقًا للمعيار الصيني GB/T 11264-2112.
أطوال السكك الحديدية القياسية مفروشة من 6 إلى 24 مترا. أطوال أخرى متاحة عند الطلب. يتم إنتاج درجات الفولاذ بمختلف الصفات والمواصفات التي يطلبها عملاؤنا.
| Q235 | خاصية ميكانيكية | التركيب الكيميائي (٪) | |||||||||
| قوة العائد | قوة الشد | استطالة | صلابة | C | سي | من | S | P | |||
| MPa | كجم/مم2 | MPa | كجم/مم2 | دقيقة | غ.ب | أقل من أو يساوي | أقل من أو يساوي | أقل من أو يساوي | |||
| أكبر من أو يساوي 235 | أكبر من أو يساوي 24 | 375-460 | 38-47 | 26% | 0.12-0.22 | 0.35 | 0.30-0.70 | 0.045 | 0.045 | ||
| 55Q | خاصية ميكانيكية | التركيب الكيميائي (٪) | |||||||||
| قوة العائد | قوة الشد | استطالة | صلابة | C | سي | من | S | P | |||
| MPa | كجم/مم2 | MPa | كجم/مم2 | دقيقة | اتش بي دبليو | أقل من أو يساوي | أقل من أو يساوي | ||||
| أكبر من أو يساوي 685 | أكبر من أو يساوي 69 | أكبر من أو يساوي 197 | 0.50-0.60 | 0.15-0.35 | 0.60-0.90 | 0.04 | 0.04 | ||||
لمزيد من المعلومات - تواصل معنا الآن!
GB/T2585-2007 السكك الحديدية الثقيلة
يتم إنتاج هذه المقاطع الجانبية للسكك الحديدية للرافعة الثقيلة وفقًا لمعيار الصين GB/T2585-2007.
| نوع السكك الحديدية | معيار | الأبعاد مم | درجة الصلب | الوزن (كجم / م) | |||
|---|---|---|---|---|---|---|---|
| A | F | C | t | ||||
| 38 كجم | GB2585-2007 | 134 | 114 | 68 | 13 | U71Mn | 38.73 |
| 43 كجم | GB2585-2007 | 140 | 114 | 70 | 14.5 | U71Mn | 44.653 |
| 50 كجم | GB2585-2007 | 152 | 132 | 70 | 15.5 | U71Mn | 51.514 |
| 60 كجم | GB2585-2007 | 176 | 150 | 73 | 16.5 | U71Mn | 60.64 |
| 75 كجم | GB2585-2007 | 192 | 150 | 75 | 20 | U71Mn | 74.414 |
لمزيد من المعلومات - تواصل معنا الآن!
أطوال السكك الحديدية القياسية مفروشة من 6 إلى 24 مترا. أطوال أخرى متاحة عند الطلب. يتم إنتاج درجات الفولاذ بمختلف الصفات والمواصفات التي يطلبها عملاؤنا.
| U71Mn | الملكية الميكانيكية | التركيب الكيميائي (٪) | ||||||||||||
| قوة العائد | قوة الشد | استطالة | صلابة | C | سي | من | S | P | كر | ني | النحاس | |||
| MPa | كجم/مم2 | MPa | كجم/مم2 | دقيقة | غ.ب | أقل من أو يساوي | أقل من أو يساوي | أقل من أو يساوي | أقل من أو يساوي | أقل من أو يساوي | ||||
| أكبر من أو يساوي 880 | 9% | 0.65-0.76 | 0.15-0.35 | 1.10-1.40 | 0.030 | 0.030 | 0.25 | 0.25 | 0.25 | |||||
DIN 5901 السكك الحديدية الخفيفة
يتم إنتاج مقاطع السكك الحديدية للرافعة الخفيفة وفقًا للمعيار الأوروبي DIN 5901.
| نوع السكك الحديدية | معيار | الأبعاد مم | درجة الصلب | الوزن (كجم / م) | |||
|---|---|---|---|---|---|---|---|
| A | F | C | t | ||||
| S10 | DIN5901 | 70 | 58 | 32 | 6 | Q235B/55Q | 10 |
| S14 | DIN5901 | 80 | 70 | 38 | 9 | Q235B/55Q | 14 |
| S18 | DIN5901 | 93 | 82 | 43 | 10 | Q235B/55Q | 18.3 |
| S20 | DIN5901 | 100 | 82 | 44 | 10 | Q235B/55Q | 19.8 |
| S24 | DIN5901 | 115 | 90 | 53 | 10 | Q235B/55Q | 24.4 |
| S30 | DIN5901 | 108 | 108 | 60.3 | 12.3 | Q235B/55Q | 30.03 |
لمزيد من المعلومات - تواصل معنا الآن!
أطوال السكك الحديدية القياسية مفروشة من 6 إلى 24 مترا. أطوال أخرى متاحة عند الطلب. يتم إنتاج درجات الفولاذ بمختلف الصفات والمواصفات التي يطلبها عملاؤنا.
| Q235 | خاصية ميكانيكية | التركيب الكيميائي (٪) | |||||||||
| قوة العائد | قوة الشد | استطالة | صلابة | C | سي | من | S | P | |||
| MPa | كجم/مم2 | MPa | كجم/مم2 | دقيقة | غ.ب | أقل من أو يساوي | أقل من أو يساوي | أقل من أو يساوي | |||
| أكبر من أو يساوي 235 | أكبر من أو يساوي 24 | 375-460 | 38-47 | 26% | 0.12-0.22 | 0.35 | 0.30-0.70 | 0.045 | 0.045 | ||
| 55Q | خاصية ميكانيكية | التركيب الكيميائي (٪) | |||||||||
| قوة العائد | قوة الشد | استطالة | صلابة | C | سي | من | S | P | |||
| MPa | كجم/مم2 | MPa | كجم/مم2 | دقيقة | اتش بي دبليو | أقل من أو يساوي | أقل من أو يساوي | ||||
| أكبر من أو يساوي 685 | أكبر من أو يساوي 69 | أكبر من أو يساوي 197 | 0.50-0.60 | 0.15-0.35 | 0.60-0.90 | 0.04 | 0.04 | ||||
لمزيد من المعلومات - تواصل معنا الآن!
مسار السكك الحديدية ASTM A1
يتم إنتاج ملفات السكك الحديدية للرافعة وفقًا لمعيار ASTM A1.
| نوع السكك الحديدية | الأبعاد مم | درجة الصلب | الوزن (كجم / م) | |||
|---|---|---|---|---|---|---|
| A | F | C | t | |||
| ASCE25 | 69.85 | 69.85 | 38.1 | 7.54 | 55Q | 12.2 |
| ASCE30 | 79.37 | 79.37 | 42.86 | 8.33 | 55Q | 15.2 |
| ASCE40 | 88.9 | 88.9 | 47.6 | 9.9 | 55Q | 19.84 |
| ASCE50 | 98.43 | 98.43 | 54 | 11.11 | 550 | 24.855 |
| ASCE60 | 107.95 | 107.95 | 60.33 | 12.3 | 55Q | 30.1 |
| ASCE70 | 117.48 | 117.48 | 61.91 | 13.1 | 550 | 34.5 |
| ASCE80 | 127 | 127 | 63.5 | 13.89 | U71Mn | 39.82 |
| ASCE85 | 131.76 | 131.76 | 65.09 | 14.29 | U71Mn | 42.3 |
لمزيد من المعلومات - تواصل معنا الآن!
أطوال السكك الحديدية القياسية مفروشة من 6 إلى 24 مترا. أطوال أخرى متاحة عند الطلب. يتم إنتاج درجات الفولاذ بمختلف الصفات والمواصفات التي يطلبها عملاؤنا.
| 55Q | خاصية ميكانيكية | التركيب الكيميائي (٪) | |||||||||
| قوة العائد | قوة الشد | استطالة | صلابة | C | سي | من | S | P | |||
| MPa | كجم/مم2 | MPa | كجم/مم2 | دقيقة | اتش بي دبليو | أقل من أو يساوي | أقل من أو يساوي | ||||
| أكبر من أو يساوي 685 | أكبر من أو يساوي 69 | أكبر من أو يساوي 197 | 0.50-0.60 | 0.15-0.35 | 0.60-0.90 | 0.04 | 0.04 | ||||
| U71Mn | الملكية الميكانيكية | التركيب الكيميائي (٪) | ||||||||||||
| قوة العائد | قوة الشد | استطالة | صلابة | C | سي | من | S | P | كر | ني | النحاس | |||
| MPa | كجم/مم2 | MPa | كجم/مم2 | دقيقة | غ.ب | أقل من أو يساوي | أقل من أو يساوي | أقل من أو يساوي | أقل من أو يساوي | أقل من أو يساوي | ||||
| أكبر من أو يساوي 880 | 9% | 0.65-0.76 | 0.15-0.35 | 1.10-1.40 | 0.030 | 0.030 | 0.25 | 0.25 | 0.25 | |||||
لمزيد من المعلومات - تواصل معنا الآن!
مسار السكك الحديدية EN13674-4
يتم إنتاج مقاطع سكة الرافعة هذه وفقًا للمعيار الأوروبي EN13674-4.
| نوع السكك الحديدية | معيار | الأبعاد مم | درجة الصلب | الوزن (كجم / م) | |||
|---|---|---|---|---|---|---|---|
| A | F | C | t | ||||
| 39E1(BS80A) | إي إن13674-4 | 133.4 | 117.5 | 63.5 | 13.1 | R200/R260/R260Mn/R3OOHT | 39.77 |
| 45E1 (BS90A) | إي إن13674-4 | 142.88 | 127 | 66.67 | 13.89 | R200/R260/R260Mn/R300HT | 45.11 |
| 45E3(RN45) | إي إن13674-4 | 142 | 130 | 66 | 15 | R200/R260/R260Mn/R300HT | 44.79 |
| 46E2(U33) | إي إن13674-4 | 145 | 134 | 62 | 15 | R200/R260/R260Mn/R300HT | 46.27 |
| 49E1(S49) | إي إن13674-4 | 149 | 125 | 67 | 14 | R200/R260/R260Mn/R3OOHT | 49.39 |
| 49E2 | إي إن13674-4 | 148 | 125 | 67 | 14 | R200/R260/R260Mn/R30OHT | 49.1 |
| 49E5 | إي إن13674-4 | 149 | 125 | 67 | 14 | R200/R260/R260Mn/R300HT | 49.13 |
| 50E1 | إي إن13674-4 | 153 | 134 | 65 | 15.5 | R200/R260/R260Mn/R300HT | 50.37 |
| 50E2(50EB-T) | إي إن13674-4 | 151 | 140 | 72 | 15 | R200/R260/R260Mn/R300HT | 49.97 |
| 50E4 | إي إن13674-4 | 152 | 125 | 70 | 15 | R200/R260/R260Mn/R300HT | 50.46 |
| 50E5 | إي إن13674-4 | 148 | 135 | 67 | 14 | R200/R260/R260Mn/R3OOHT | 49.9 |
| 50E6(U50) | إي إن13674-4 | 153 | 140 | 65 | 15.5 | R200/R260/R260Mn/R3OOHT | 50.9 |
| 54E1(UIC54) | إي إن13674-4 | 159 | 140 | 70 | 16 | R200/R260/R260Mn/R300HT | 54.77 |
| 54E2(UIC54E) | إي إن13674-4 | 161 | 125 | 67 | 16 | R200/R260/R260Mn/R300HT | 53.82 |
| 54E3(دينس54) | إي إن13674-4 | 154 | 125 | 67 | 16 | R200/R260/R260Mn/R300HT | 54.57 |
| 54E4 | إي إن13674-4 | 154 | 125 | 67 | 16 | R200/R260/R260Mn/R30OHT | 54.31 |
| 54E5(54E1AHC) | إي إن13674-4 | 159 | 140 | 70.2 | 16 | R200/R260/R260Mn/R3OOHT | 54.42 |
| 55E1 | إي إن13674-4 | 155 | 134 | 62 | 19 | R200/R260/R260Mn/R3OOHT | 56.03 |
| 56E1 (BS113Lb) | إي إن13674-4 | 158.75 | 140 | 69.85 | 20 | R200/R260/R260Mn/R300HT | 56.3 |
| 60E1(UIC60) | إي إن13674-4 | 172 | 150 | 72 | 16.5 | R200/R260/R260Mn/R3OOHT | 60.21 |
| 60E2 | إي إن13674-4 | 172 | 150 | 72 | 16.5 | R200/R260/R260Mn/R300HT | 60.03 |
لمزيد من المعلومات - تواصل معنا الآن!
أطوال السكك الحديدية القياسية مفروشة من 6 إلى 24 مترا. أطوال أخرى متاحة عند الطلب. يتم إنتاج درجات الفولاذ بمختلف الصفات والمواصفات التي يطلبها عملاؤنا.
| R260 | الملكية الميكانيكية | التركيب الكيميائي | |||||||||||
| قوة العائد | قوة الشد | استطالة | صلابة | C | سي | من | S | P | ح جزء في المليون | يا جزء في المليون | |||
| MPa | كجم/مم2 | MPa | كجم/مم2 | دقيقة | غ.ب | أقل من أو يساوي | أقل من أو يساوي | أقل من أو يساوي | أقل من أو يساوي | ||||
| أكبر من أو يساوي 880 | 10% | 260-300 | 0.62-0.80 | 0.15-0.58 | 0.70-1.20 | 0.025 | 0.025 | 2.5 | 20 | ||||
| 260 مليون راند | أكبر من أو يساوي 880 | 10% | 260-300 | 0.55-0.75 | 0.15-0.60 | 1.30-1.70 | 0.025 | 0.025 | 2.5 | 20 | |||
| R350HT | أكبر من أو يساوي 1175 | 9% | 350-390 | 0.72-0.80 | 0.15-0.58 | 0.70-1.20 | 0.025 | 0.02 | 2.5 | 20 | |||
لمزيد من المعلومات - تواصل معنا الآن!
مسار السكك الحديدية JIS E 1101-2001
يتم إنتاج مقاطع السكك الحديدية للرافعة وفقًا لمعيار JIS E 1101-2001.
| نوع السكك الحديدية | الأبعاد مم | درجة الصلب | الوزن (كجم / م) | |||
|---|---|---|---|---|---|---|
| A | F | C | t | |||
| 9 كجم | 63.5 | 63.5 | 32.1 | 5.9 | 55Q/50Mn | 8.94 |
| 10 كجم | 66.67 | 66.67 | 34.13 | 6.35 | 55Q/50Mn | 10.1 |
| 12 كجم | 69.85 | 69.85 | 38.1 | 7.54 | 55Q/50Mn | 12.2 |
| 15 كجم | 79.37 | 79.37 | 42.86 | 8.33 | 55Q/50Mn | 15.2 |
| 22 كجم | 93.66 | 93.66 | 50.8 | 10.72 | 55Q/50Mn | 22.3 |
| 30 كجم (30 أمبير) | 107.95 | 107.95 | 60.33 | 12.3 | 55Q/50Mn | 30.1 |
| 37 كجم (37 أ) | 122.24 | 122.24 | 62.71 | 13.49 | 55Q/50Mn | 37.2 |
| 40 كيلو نيوتن (40 نيوتن) | 140 | 122 | 64 | 14 | 55Q/50Mn | 40.9 |
| 50 كجم (50P5) | 144.46 | 127 | 67.87 | 14.29 | 55Q/50Mn | 50.4 |
| 50 كجم (50 نيوتن) | 153 | 127 | 65 | 15 | 55Q/50Mn | 50.4 |
| 60 كجم | 174 | 145 | 65 | 16.5 | 55Q/50Mn | 60.8 |
لمزيد من المعلومات - تواصل معنا الآن!
أطوال السكك الحديدية القياسية مفروشة من 6 إلى 24 مترا. أطوال أخرى متاحة عند الطلب. يتم إنتاج درجات الفولاذ بمختلف الصفات والمواصفات التي يطلبها عملاؤنا.
| 55Q | خاصية ميكانيكية | التركيب الكيميائي (٪) | |||||||||
| قوة العائد | قوة الشد | استطالة | صلابة | C | سي | من | S | P | |||
| MPa | كجم/مم2 | MPa | كجم/مم2 | دقيقة | اتش بي دبليو | أقل من أو يساوي | أقل من أو يساوي | ||||
| أكبر من أو يساوي 685 | أكبر من أو يساوي 69 | أكبر من أو يساوي 197 | 0.50-0.60 | 0.15-0.35 | 0.60-0.90 | 0.04 | 0.04 | ||||
| 50 مليون | الملكية الميكانيكية | التركيب الكيميائي | ||||||||||||
| قوة العائد | قوة الشد | استطالة | صلابة | C | سي | من | S | P | كر | ني | النحاس | |||
| MPa | كجم/مم2 | MPa | كجم/مم2 | دقيقة | غ.ب | أقل من أو يساوي | أقل من أو يساوي | أقل من أو يساوي | أقل من أو يساوي | أقل من أو يساوي | ||||
| أكبر من أو يساوي 390 | أكبر من أو يساوي 40 | أكبر من أو يساوي 645 | أكبر من أو يساوي 66 | 13% | 0.48-0.56 | 0.17-0.37 | 0.70-1.00 | 0.035 | 0.035 | 0.25 | 0.25 | 0.25 | ||
لمزيد من المعلومات - تواصل معنا الآن!
JIS E 1103-93/JIS E 1101-93 سكة رافعة
يتم إنتاج مقاطع سكة الرافعة هذه وفقًا لمعيار China JIS E 1103-93/JIS E 1101-93.
| نوع السكك الحديدية | الأبعاد مم | درجة الصلب | الوزن (كجم / م) | |||
|---|---|---|---|---|---|---|
| A | F | C | t | |||
| CR73 | 135 | 140 | 100 | 32 | U71Mn | 73.3 |
| CR100 | 150 | 155 | 120 | 39 | U71Mn | 100.2 |
أطوال السكك الحديدية القياسية مفروشة من 6 إلى 24 مترا. أطوال أخرى متاحة عند الطلب. يتم إنتاج درجات الفولاذ بمختلف الصفات والمواصفات حسب طلب عملائنا.
| U71Mn | الملكية الميكانيكية | التركيب الكيميائي (٪) | ||||||||||||
| قوة العائد | قوة الشد | استطالة | صلابة | C | سي | من | S | P | كر | ني | النحاس | |||
| MPa | كجم/مم2 | MPa | كجم/مم2 | دقيقة | غ.ب | أقل من أو يساوي | أقل من أو يساوي | أقل من أو يساوي | أقل من أو يساوي | أقل من أو يساوي | ||||
| أكبر من أو يساوي 880 | 9% | 0.65-0.76 | 0.15-0.35 | 1.10-1.40 | 0.030 | 0.030 | 0.25 | 0.25 | 0.25 | |||||
