ما الفرق بين مسار السكة الحديد P65 والسكك الحديدية KP120؟

ما الفرق بين مسار السكة الحديد P65 والسكك الحديدية KP120؟

في حين أن كلا منP65 (ص65) وKP120(KP120) هي مقاطع فولاذية شديدة التحمل-تخضع لمعايير GOST، وهي تنتمي إلى فئات وظيفية مختلفة تمامًا للبنية الأساسية للمسار. إن P65 عبارة عن سكة حديدية قياسية تم تصميمها لحركة قطار النقل-السريعة والثقيلة-، في حين أن KP120 عبارة عن سكة حديدية رافعة متخصصة مصممة حصريًا لدعم الآلات الضخمة والبطيئة- مثل الرافعات الجسرية، ورافعات الجسور العلوية، ورافعات الموانئ.

تختلف الاختلافات الهيكلية والتطبيقية بين هذين الملفين الشخصيين:

1. ميكانيكا التطبيق والتحميل

يكمن الاختلاف الأساسي في طبيعة القوى الديناميكية التي صممت لاستيعابها.

• السكك الحديدية P65:مصممة للسرعة العالية والتردد العالي. وهو يدعم محاور القطارات الثقيلة (25 إلى 35 طناً) التي تتحرك بسرعات تصل إلى 120 كم/ساعة أو أكثر. يجب أن تعمل السكة كعارضة مرنة، تمتص الاهتزازات الرأسية والجانبية الشديدة على مسافات طويلة.

• KP120 كرين السكك الحديدية:تم تصميمه خصيصًا للأحمال الرأسية المركزة والشديدة التي تتحرك بسرعات منخفضة جدًا. تدعم السكك الحديدية KP120 عادةً الآلات الضخمة حيث يمكن أن تتجاوز أحمال العجلات الفردية بسهولة 40 إلى 60 طنًا. فهو يتعامل مع الضغط الساكن العالي وقوى التكسير الشديدة بدلاً من الاهتزاز عالي السرعة-.

2. الملامح الهندسية والأبعاد

يعكس التوزيع المادي للفولاذ في كل مقطع غرضه الهندسي المحدد.

الارتفاع مقابل العرض (الصلابة مقابل الاستقرار)

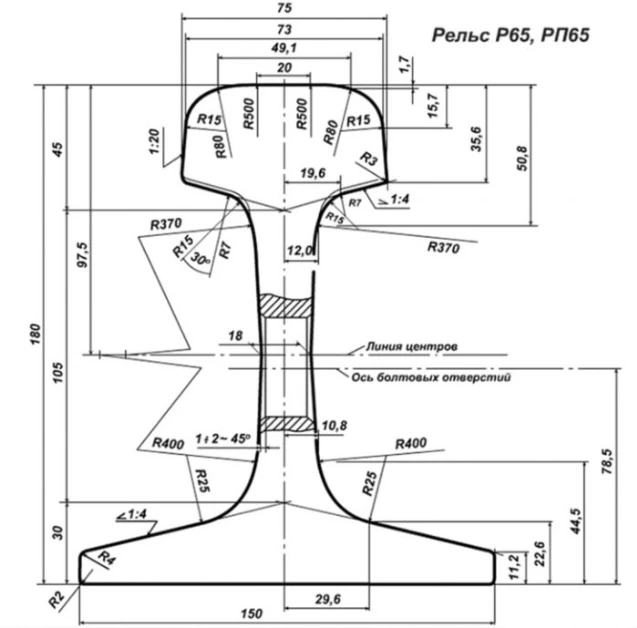

• الملف الشخصي P65:يتميز بشكل طويل ونحيف نسبياً (الارتفاع: 180 ملم، القاعدة: 150 ملم). يوفر العمق العالي صلابة انحناء عمودية استثنائية (Ix ≈ 3540 سم^4) للحد من انحراف المسار أمام عجلات القطار - سريعة الحركة.

• KP120 الملف الشخصي:يتميز بشكل قصير وقرفصاء وواسع (الارتفاع: 170 ملم، القاعدة: 170 ملم). تضمن القاعدة الأوسع أقصى قدر من الاستقرار ضد لحظات الانقلاب من هياكل الرافعة الضخمة، بينما يحافظ الارتفاع المنخفض على مركز الجاذبية منخفضًا قدر الإمكان.

تصميم الرأس

• رأس P65 (بعرض 75 ملم):يتميز بسطح جري منحني متعدد-نصف القطر (R300mm - R80mm - R15mm) ليتوافق مع المداس المستدق وشفة عجلات القطار، مما يقلل من إجهاد التلامس المتدحرج.

• رأس KP120 (بعرض 120 ملم):يتميز بسطح جري مسطح وضخم. يوفر هذا الرأس الواسع-مساحة اتصال كبيرة لتوزيع الوزن الهائل لعجلات الرافعة الصناعية-المسطحة بشكل موحد.

سمك الويب

• ويب P65 (18 ملم):عمود رأسي سميك مصمم للتعامل مع ضغوط القص الديناميكية العالية ومقاومة التشقق الطولي حول المفاصل.

• ويب KP120 (44 ملم):شبكة سميكة وصلبة بشكل استثنائي. نظرًا لأن الرافعات تمارس ضغطًا رأسيًا مباشرًا هائلاً، يتم تعزيز الشبكة بشكل كبير لمنع أي احتمال للتواء رأسي أو فشل الضغط.

التناقضات الأساسية في التطبيقات التشغيلية

الخصائص الميكانيكية لكل سكة حديدية تحد من تنفيذها في مناطق تشغيلية محددة للغاية ضمن الخدمات اللوجستية وشبكات النقل الثقيل. يسلط تقسيم التطبيق الضوء على الأدوار المميزة التي يلعبها كل ملف تعريف:

• الخطوط الرئيسية للسكك الحديدية P65:يتم وضعها عبر آلاف الكيلومترات من شبكات القياس-العريضة-الطويلة لنقل مجموعات قطارات الركاب وعربات الشحن السريعة-عبر الحدود.

• مدارج KP120 الصناعية:يتم تركيبها فوق عوارض مدارج خرسانية قصيرة نسبيًا وعالية التحميل- لحمل الرافعات البوابية الثقيلة في أحواض بناء السفن، والرافعات ذات المغرفة لمصانع الصلب، والرافعات القنطرية العملاقة للحاويات (RMG) المثبتة على السكك الحديدية الضخمة في الموانئ.

• تكامل المركز اللوجستي:في المحطات متعددة الوسائط الحديثة، تشكل القضبان P65 المسارات التي تصل إليها قطارات الشحن، بينما تعمل قضبان الرافعة KP120 بالتوازي على طول المنصات الخرسانية حيث تقوم الرافعات الجسرية بتكديس الحاويات.

التعليمات

• هل يمكن لعجلة قاطرة القطار القياسية أن تعمل على سكة رافعة KP120؟

لا، إن الرأس الذي يبلغ عرضه 120 مم لسكة الرافعة KP120 عريض جدًا بالنسبة لعجلات السكك الحديدية القياسية، والتي تتميز بمداس ضيق وملف تعريف شفة العجلة المحدد - المصمم للالتفاف حول رأس سكة حديدية أضيق مقاس 75 مم مثل P65.

• لماذا يزن السكة KP120 أكثر بكثير من السكة P65 على الرغم من كونها أقصر؟

يزن الطراز KP120 118.00 كجم/م مقارنةً بوزن P65 الذي يبلغ 64.88 كجم/م بسبب سماكة مقطعه العرضي الضخم. يبلغ سمك شبكتها المركزية 44 مم (مقابل 18 مم في P65) ويبلغ عرض رأسها 120 مم، مما يركز حجم الفولاذ الضخم في هيكل مدمج لمقاومة قوى السحق.

• هل تتوافق لوحات الأسماك القياسية للسكك الحديدية R65 مع وصلة السكك الحديدية للرافعة KP120؟

تم تصميم صفائح الأسماك رقم R65 بشكل فريد لتتناسب مع ارتفاع الصيد الرأسي المحدد البالغ 180 مم وملف تعريف الويب لسكة الحديد P65. لا يمكن تثبيتها أو ربطها بسكة رافعة KP120 نظرًا لاختلاف معلمات الارتفاع والويب تمامًا.

• ما هو نوع وسادة الأساس الموصى بها أسفل مسار السكك الحديدية للرافعة KP120؟

يجب تركيب قضبان الرافعة KP120 على ألواح ربط فولاذية متواصلة أو مباشرة على عوارض مدرج الرافعة الخرسانية المبطنة بوسادة سكة حديد رافعة مرنة متخصصة. تعمل هذه اللوحة على توزيع الأحمال بشكل متساوٍ وتخفيف الاهتزازات الميكانيكية عالية التردد-.

• هل تتطلب سكة الرافعة KP120 فجوات توسع موسمية مثل قضبان P65 المفصلية؟

نظرًا لأن مسارات الرافعات أقصر عمومًا ومثبتة على أسس صناعية صلبة، فإن تمددها الحراري تتم إدارته بشكل مختلف. وعادةً ما يتم لحامها بشكل مستمر، مع دمج فجوات التمدد الهيكلي في تصميم عارضة مدرج الرافعة بدلاً من استخدام وصلات السكك الحديدية المفتوحة.

• ما هي طرق التعبئة المحددة المستخدمة لتأمين شحنات السكك الحديدية الطويلة R65 في البحر؟

يتم وضع القضبان في طبقات بشكل آمن في حزم مفصولة بشرائط خشبية واقية ومربوطة بأحزمة فولاذية ثقيلة. يتم تطبيق طلاء بحري مضاد-للصدأ على الأسطح الفولاذية العارية لمنع أكسدة المياه المالحة في الغلاف الجوي أثناء النقل.
