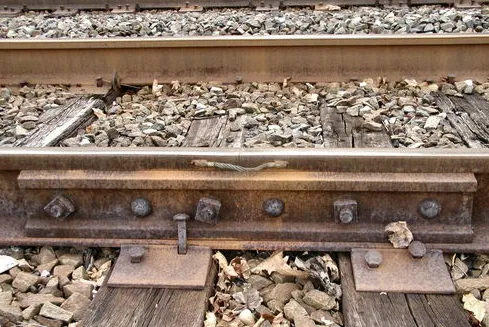

A لوحة الأسماك السكك الحديديةعبارة عن مكون توصيل فولاذي يستعيد القوة المقطعية الفعالة في وصلات السكك الحديدية عن طريق تثبيت شبكات السكك الحديدية معًا، مما يضمن المرور الآمن للعربات الدارجة عبر المفاصل.السكك الحديدية الجنيتقدم صفائح سمكية لقضبان GB، وقضبان UIC، وقضبان الرافعات من السلسلة DIN536 A-، وقضبان الرافعات QU، ومعايير السكك الحديدية JIS، وقضبان AS1085، وملفات تعريف BS11، وأنظمة السكك الحديدية AREMA/ASCE، مع التنسيق اللوجستي الدولي.
أنواع شريط السكك الحديدية المشترك
| فئة التصنيف | نوع السكك الحديدية المشتركة | التعريف الأساسي / الخصائص الرئيسية |
| حسب الموقف على المسار الصحيح | مربع مشترك | يتم محاذاة المفاصل على القضبان المتوازية مقابل بعضها البعض. شائع على المسارات المستقيمة؛ بسيطة ولكنها تسبب تأثيرًا أكبر. |
| مشترك متداخلة | تكون الوصلات الموجودة على أحد السكة مقابلًا للنقطة الوسطى-للخط المجاور. يستخدم بشكل أساسي على المنحنيات لتقليل القوى وتحسين جودة الركوب. | |
| حسب موقف النائمين | المشتركة المدعومة | نهايات السكك الحديدية تستقر مباشرة على "نائم مشترك" واحد. يقلل من الانحراف ولكنه ينشئ نقطة صيانة صلبة وعالية-. |
| المفصل المعلق | تقع نهايات السكك الحديدية بين اثنين من النائمين. النوع الأكثر شيوعاً؛ يوفر المرونة ولكنه يتطلب المزيد من الصيانة المتكررة. | |
| جسر مشترك | يشبه المعلق، ولكنه يستخدم لوحة جسر معدنية لتوصيل القضبان على جانبي المفصل. لا تستخدم على نطاق واسع. | |
| حسب الأداء والتطبيق | وصلة عادية (مثبتة بمسامير). | اتصال قياسي باستخدام لوحات الأسماك والمسامير. فعال من حيث التكلفة-، ويسمح بالتمدد الحراري. |
| التسوية المشتركة | يربط بين قضبان بأحجام/ملفات تعريف مختلفة. يستخدم صفائح السمك ذات الشكل الخاص لضمان الانتقال السلس. | |
| موصل موصل | يضمن الاستمرارية الكهربائية بين أقسام السكك الحديدية لتيار الجر والإشارات باستخدام مواد موصلة. | |
| وصلة معزولة (IRJ) | عزل أقسام السكك الحديدية كهربائيًا لأنظمة الإشارات. تستخدم مواد عازلة بين القضبان والألواح. | |
| ملحومة مشتركة | يتم دمج أطراف السكك الحديدية معًا (على سبيل المثال، لحام الثرمايت). إنشاء سكة ملحومة مستمرة (CWR) لمسار أكثر سلاسة وأقوى. | |
| المشتركة المجمدة | حالة معيبة حيث تمنع ألواح السمك الضيقة أو المتآكلة التمدد/الانكماش الحراري، مما يؤدي إلى ارتفاع الضغط. | |
| وصلة التمدد (REJ) | يسمح بحركة السكك الحديدية الطولية التي يمكن التحكم فيها (على سبيل المثال، على الجسور) لمنع الالتواء أو الكسر بسبب التغيرات في درجات الحرارة. |
طول طبق السمك العادي
يتراوح طول صفائح السمك العادية، المستخدمة لربط أقسام السكك الحديدية، بين 600 مم و1000 مم، وعادةً ما تحتوي على 4 أو 6 فتحات مسامير. غالبًا ما تكون الأحجام القياسية حوالي 24 بوصة (610 مم) لـ 4 فتحات أو 36 بوصة (914 مم) لـ 6 فتحات، وتستخدم بشكل شائع في صيانة مسارات السكك الحديدية.
الأطوال المشتركة:
- 600 ملم - 800 ملم:الطول القياسي للعديد من أطباق الأسماك العادية ذات 4 فتحات إلى 6 فتحات.
- 914.4 ملم (36 بوصة):المعيار المشترك للألواح ذات 6 فتحات.
- 610 ملم (24 بوصة):نموذجي للوحات ذات 4 فتحات.
- 18 بوصة:تستخدم في نماذج محددة.
- الأطباق المتخصصة/الطويلة:يتم استخدام صفائح السمك مقاس 1-متر (1000 مم) لإجراء إصلاحات محددة أو عالية الكثافة أو إصلاحات السكك الحديدية المكسورة.
- سياق:يعتمد الطول على قسم السكة (على سبيل المثال، UIC 60، BS 90R) والمعياري، مثل AREMA، والذي يستخدم غالبًا أطوال 24 بوصة أو 36 بوصة.
توفر ألواح السمك الدعم الهيكلي اللازم والمرونة للتمدد الحراري، حيث تكون الألواح ذات 4-ثقوب أكثر شيوعًا على السكك الحديدية الأخف، بينما يتم استخدام الألواح ذات 6 فتحات للمسارات الأثقل أو ذات السرعة العالية أو الملحومة.
ما هي مميزات استخدام طبق السمك العادي؟
تعتبر صفائح السمك العادية، أو مفاصل السكك الحديدية، مكونات حاسمة تربط أطراف السكك الحديدية بشكل آمن، مما يضمن السلامة الهيكلية، والمحاذاة الصحيحة، والسلامة في مسارات السكك الحديدية. فهي تقوم بتوزيع أحمال العجلات لمنع تشويه المسار، والسماح بالتمدد الحراري اللازم، وتقليل الضوضاء، وتسهيل التركيب أو الإصلاحات السريعة، مما يجعلها مثالية لمقاطع السكك الحديدية التقليدية-غير الملحومة.
المزايا الرئيسية لأطباق السمك العادية:
- الاستقرار والسلامة الهيكلية:إنها تحافظ على المحاذاة الرأسية والأفقية للقضبان، وتربطها بشكل آمن لمنع سوء المحاذاة وتقليل مخاطر الخروج عن المسار.
- توزيع الحمل:من خلال ربط طرفي السكة الحديدية، فإنها تنقل بشكل فعال حمولة القطارات المارة من سكة إلى أخرى، مما يقلل الضغط على أطراف السكة الفردية ويمنع الضرر.
- إدارة التمدد الحراري:تسمح صفائح السمك العادية بتغييرات صغيرة ومدارة في طول السكة، مما يسمح للمسارات بالتوسع والانكماش استجابة لتغيرات درجة الحرارة، مما يمنع التواء أو تزييفها.
- سهولة التركيب والصيانة:فهي تسمح بالتركيب والإصلاح والاستبدال السريع والمباشر لأجزاء المسار، مما يقلل من وقت التوقف عن العمل مقارنة بالأنظمة الأكثر تعقيدًا.
- القدرة على التكيف:وهي متعددة الاستخدامات ويمكن استخدامها في أنواع مختلفة من مسارات السكك الحديدية، بما في ذلك شبكات السكك الحديدية القياسية أو المؤقتة أو الأصغر حجمًا.
- تخفيف الاهتزاز:فهي تساعد على امتصاص تأثير عجلات القطار، مما يقلل من الضوضاء ويمنع تشققات الإجهاد في المفاصل.
هذه المزايا تجعل من ألواح الأسماك العادية خيارًا اقتصاديًا وفعالًا للحفاظ على استمرارية السكك الحديدية وسلامتها.
تأسست في عام 2008،السكك الحديدية الجنيهي شركة عالمية رائدة في مجال تصنيع وتوريد مكونات السكك الحديدية، وهي متخصصة في الجودة-العاليةلوحات الأسماك السكك الحديدية(قضبان مشتركة/قضبان وصل) بقدرة إنتاجية قوية وقدرات خدمة عالمية.
تعد مجموعة ألواح السكك الحديدية لدينا شاملة ومتوافقة مع المعايير الدولية بما في ذلك UIC وAREMA وBS وDIN وGB، وتغطي أنظمة السكك الحديدية الخفيفة (8 كجم-30 كجم)، والسكك الحديدية الثقيلة (38 كجم-75 كجم)، وأنظمة سكك الرافعة (QU70-QU120). نحن نقدم أنواعًا متنوعة مثل قضبان المفاصل المعزولة، وألواح السمك المنتفخة، ومفاصل السكك الحديدية، بمواصفات دقيقة (4{18}}فتحة/6 فتحات، 24 بوصة/36 بوصة)، مما يضمن أداء ميكانيكيًا ممتازًا. نحن نلتزم بمراقبة الجودة الصارمة المدعومة بشهادة ISO 9001:2015، ومركز فحص داخلي، وعمليات تدقيق خارجية بواسطة SGS وBV. تشمل خدمتنا الشاملة التخصيص والإنتاج والتعبئة ودعم ما بعد البيع، بما يتناسب مع احتياجات مشروع العملاء.
انقر هناللحصول على كتالوج المنتجات التفصيلي لـ GNEE RAIL.
